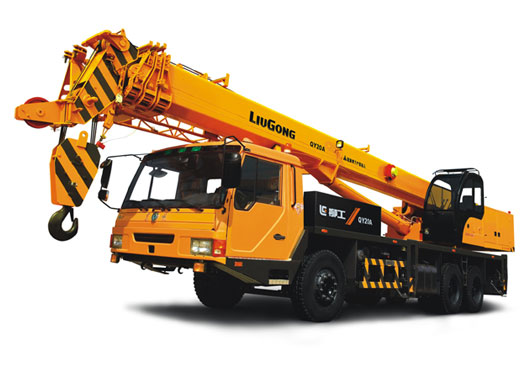

好的，柳工QY20A是一款经典的20吨级汽车起重机，其起重性能表是其安全、高效作业的核心依据。下面我将通过几个不同工况的实际应用案例，详细说明如何查阅和应用QY20A的起重性能表。
首先，理解性能表的基本构成
柳工QY20A的性能表通常是一个二维表格，其核心参数是：
- 工作幅度（单位：米）：即吊臂回转中心到吊钩垂直下落点的水平距离。这是表格的行。
- 吊臂长度（单位：米）：起重机主臂伸出的长度。这是表格的列。
- 额定起重量（单位：吨）：在特定幅度和臂长组合下，允许起吊的最大重量。这是表格中的数值。
关键前提：
- 性能表通常基于支腿全伸、车辆处于最稳固的水平状态。
- 起重能力会因吊臂角度而变化，但为了简化，现代性能表直接用幅度来体现。
- 必须考虑吊钩、索具等吊具的自重，它们会计入实际起吊重量。
应用案例一：厂房内设备安装（中幅度、短臂工况）
- 工况描述：需要将一台重5吨的设备吊装到厂房内指定位置。设备放置点距离起重机停车点约8米。厂房内部高度有限，要求吊臂不能过高。
- 应用性能表步骤：
- 确定关键参数：起重量 = 5吨，工作幅度 ≈ 8米。由于厂房高度限制，应尽量使用较短的吊臂。
- 查阅性能表：找到“主臂工况”性能表。在“工作幅度”一栏找到 8米。
- 匹配臂长：查看8米幅度下，不同臂长的起重能力。
- 臂长10.2米时，额定起重量可能为 7.5吨。
- 臂长13.2米时，额定起重量可能为 6.2吨。
- 臂长16.2米时，额定起重量可能为 5.1吨。
- 分析与决策：
- 选择臂长16.2米：虽然16.2米臂长的起重能力（5.1吨）刚好略大于设备重量（5吨），但安全余量极小，且臂长较长，稳定性稍差，风险较高。不推荐。
- 最佳选择臂长13.2米：起重能力为6.2吨，减去吊钩索具重量（约0.2吨），仍有6吨的余量，安全系数充足。同时13.2米的臂高也能满足厂房内作业要求。这是安全稳妥的选择。
- 如果空间允许，臂长10.2米（7.5吨能力）是最理想的，因为臂短则刚性好，起重能力余量大，操作最稳定。
结论： 在此工况下，应选择伸出主臂至13.2米，确保工作幅度不超过8米，即可安全完成吊装。
应用案例二：路边绿化树吊运（大幅度、长臂工况）
- 工况描述：在路边吊运一棵重约3吨的大型树木。由于路边有障碍物，起重机需要停在离树坑约14米远的地方。作业空间开阔，无高度限制。
- 应用性能表步骤：
- 确定关键参数：起重量 = 3吨，工作幅度 ≈ 14米。需要较长的吊臂以达到足够的高度。
- 查阅性能表：在“工作幅度”一栏找到 14米。
- 匹配臂长：查看14米幅度下，不同臂长的起重能力。
- 臂长16.2米时，额定起重量可能为 3.5吨。
- 臂长19.2米时，额定起重量可能为 2.8吨。
- 臂长22.2米（全伸）时，额定起重量可能仅为 2.0吨 或更低。
- 分析与决策：
- 臂长22.2米不可行：起重能力（2.0吨）小于树木重量（3吨），严禁作业。
- 臂长19.2米风险高：起重能力（2.8吨）小于3吨，属于超载作业，绝对禁止。
- **唯一可行方案
