吊车参数应用

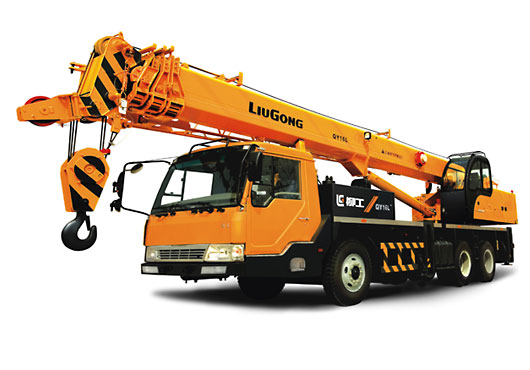

好的，柳工QY16L是一款非常经典的16吨级汽车起重机，其起重性能表是驾驶员和安全员在每一次吊装作业前都必须严格查阅和遵守的“生命线”。下面我将通过几个不同工况的实际应用案例，来详细说明如何正确理解和应用QY16L的起重性能表。
首先，理解性能表的核心要素
在分析案例前，我们必须明确性能表的几个关键点：
- 工况：QY16L通常有基本臂（主臂）、副臂等不同工况的性能表。我们主要讨论主臂工况。
- 幅度（工作半径）：吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。
- 臂长：起重机伸出的臂架长度。在相同幅度下，臂长越长，起重能力越低。
- 额定起重量：性能表中对应某个臂长和幅度下的最大允许起吊重量。实际起重量必须小于或等于此值。
- 百分比：很多性能表会标注“%”，这是指在该工况下，起重机负载达到了其额定能力的百分比，用于指导操作和监控。
应用案例
案例一：工地设备卸货（短距离、重物、幅度小）
- 场景描述：在建筑工地，需要将一台重约10吨的混凝土搅拌机从卡车上吊卸到地面。卡车停靠在起重机旁边，预计吊装幅度（工作半径）约为5米。
- 应用步骤：
- 确定关键参数：已知起重量 ≈ 10吨，工作半径 ≈ 5米。
- 查阅性能表：找到QY16L主臂工况的性能表。我们查看5米幅度这一列。
- 匹配臂长：
- 如果使用较短臂长，例如10.4米（基本臂），在5米幅度下，其额定起重量可能超过16吨（例如16.5吨）。10吨 < 16.5吨，安全。
- 如果臂长已经伸出到21.2米，在5米幅度下，额定起重量可能约为12.5吨。10吨 < 12.5吨，仍然安全，但安全余量变小。
- 决策与操作：此工况下，起重机能力绰绰有余。操作重点在于平稳操作，防止重物摆动。选择10.4米臂长即可，效率更高，起重能力更强。
案例二：楼板预制件安装（幅度大、臂长长）
- 场景描述：在厂房建设中，需要将一块重约4吨的预制楼板吊装到二楼平台。由于场地限制，起重机必须停在离安装点约12米远的地方。安装高度要求起重机臂长至少需要20米。
- 应用步骤：
- 确定关键参数：起重量 = 4吨，工作半径 = 12米，所需臂长 ≥ 20米。
- 查阅性能表：找到性能表中臂长为21.2米（最接近20米的常用臂长）的那一行，查看12米幅度对应的额定起重量。
- 核对能力：假设在21.2米臂长、12米幅度下，额定起重量为4.5吨。
- 安全评估：4吨 < 4.5吨，理论上是安全的。但这是一个临界工况，安全余量非常小（仅0.5吨）。必须考虑以下风险：
- 重量误差：预制件的实际重量是否精确为4吨？是否有超出？
- 吊具重量：吊钩、钢丝绳、卸扣等吊具的重量（通常几百公斤）必须计算在内！总吊重 = 预制件重 + 吊具重。
- 地面情况：支腿是否完全伸出，地面是否坚实平整？
- 决策与操作：此工况风险较高，需极其谨慎。 必须确认实际总重量不超过4.3吨，留有足够安全余量。操作时要非常缓慢平稳，严禁斜拉歪吊。如果条件允许，应尽量减小工作半径或使用更短的臂长。
案例三：跨越障碍物吊装（复合动作，考虑高度和幅度）
- 场景描述：需要将一个重3吨的空调机组吊运到一栋楼的屋顶，但屋顶有一道3米高的女儿墙。起重机需要将机组提升到足够高度，越过女儿墙，然后变幅
