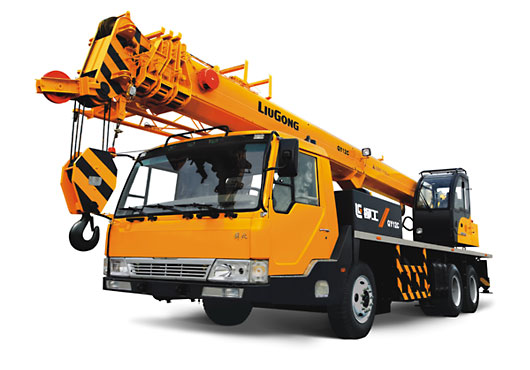

好的，柳工QY12C是一款经典的12吨级汽车起重机，其起重性能表是操作手在每次吊装作业前必须查阅和严格遵守的“圣经”。下面我将通过几个不同工况下的具体应用案例，来详细说明如何正确、安全地使用QY12C的起重性能表。

首先，理解性能表的核心要素

柳工QY12C的性能表是一个多维表格，主要受以下因素影响：

1. 工作幅度（工作半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是最关键的因素，幅度越大，起重能力越小。
2. 吊臂长度： 主臂伸出的长度。在相同幅度下，臂伸得越长，起重能力越低。
3. 支腿状况： 全伸（打满支腿）还是半伸，或者是不打支腿（轮胎吊）。QY12C的性能表通常基于全支腿、侧方或后方作业工况，这是最稳定的工况。其他方向的起重能力会大幅降低。

核心原则： 在确定吊装方案时，必须根据实际作业幅度和使用的臂长，在性能表中找到对应的额定起重量。实际起吊的重量必须小于或等于这个额定值，并考虑安全余量。

---

应用案例一：厂房内设备安装（精确计算，空间受限）

工况描述： 需要将一台重3.5吨的设备吊装到厂房内预定的混凝土基座上。厂房内部高度为8米，设备需要越过一个2米高的平台，平台边缘到基座的距离（水平方向）为5米。起重机可以停放在平台外侧。

应用性能表的步骤：

1. 确定关键参数：

   • 吊装重量： 设备重量3.5吨 + 索具重量（约0.2吨）= 3.7吨。
   • 所需幅度： 起重机需将设备吊过平台，平台边缘到基座5米，加上起重机回转中心到平台边缘的距离（假设为2米），因此最大工作幅度约为 7米。
   • 所需臂长： 厂房高8米，设备需吊到一定高度才能越过2米平台。考虑吊索高度和设备本身高度，吊钩至少需要升至10米高。根据QY12C的臂长组合（主臂9.8米，副臂可选），使用主臂全伸（9.8米） 即可满足高度要求。

2. 查阅性能表：

   • 找到QY12C性能表中“全支腿、侧/后方作业”的部分。
   • 在“臂长”一列找到 10.2米（因为9.8米臂长在表中可能对应10.2米这一档）。
   • 在“幅度”一行找到 7米。
   • 交叉查表，得到对应工况下的额定起重量。假设查表结果为 4.2吨。

3. 安全分析与决策：

   • 比较： 实际吊重3.7吨 < 额定起重量4.2吨。
   • 结论： 从纯重量角度看，此工况可行。
   • 额外考虑：
     • 安全余量： 4.2 - 3.7 = 0.5吨，余量略显紧张，操作需格外平稳。
     • 空间限制： 厂房内作业，要特别注意吊臂与厂房屋顶、横梁的安全距离，避免发生碰撞。需要精确计算吊臂仰角。
     • 微动性： 安装就位时需要极好的微动性，QY12C的性能能否满足精细操作要求。

---

应用案例二：市政绿化树木栽种（频繁变幅，考虑吊臂强度）

工况描述： 在道路旁栽种一棵大型树木（带土球），总重约4吨。树坑距离路边石5米。起重机需要将树木从卡车上吊起，旋转并精准放入树坑。

应用性能表的步骤：

1. 确定关键参数：
   • 吊装重量： 树木重4吨 + 索具0.2吨 = 4.2吨。
   • 最大幅度： 起重机停靠在路边，树坑中心距离起重机回转中心约为（路边到坑的距离5米 + 车身一半宽度约1.2米）= 6.2米。为安全起见，按 7米 幅度规划。
   • 所需臂长： 树木直立高度较高，但吊装过程主要是水平移动，臂长不需要很长，使用**
