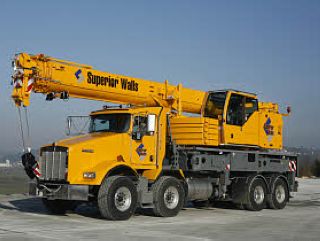

好的，我们来详细探讨一下利勃海尔LTF1045-4.1安装在Kenworth底盘上的这款45吨级汽车起重机，其起重性能表在不同工况下的具体应用案例。

首先，理解LTF1045-4.1的核心特点至关重要：

• 最大起重量： 45吨
• 主臂长度： 4节臂，全伸长度为35.5米。
• 副臂： 可选配，可延伸至50.5米总长度。
• 底盘： Kenworth卡车底盘，以其强劲的动力和出色的越野适应性著称，特别适合在北美及类似地区的复杂工地。
• 利勃海尔LICCON控制系统： 这是关键，它内置了起重性能表，能根据实时工况（支腿状态、臂长、幅度、配重等）自动计算并限制起重能力，确保安全。

起重性能表是吊车司机的“圣经”，它详细列出了在不同臂长、不同工作幅度（吊臂与垂线的夹角，通常反映为吊钩到回转中心的水平距离）下，起重机所能安全起吊的最大重量。

---

应用案例场景分析

以下是几个典型的工况，展示如何应用起重性能表进行作业规划和安全操作。

案例一：城市建筑工地 - 安装预制混凝土楼板

• 工况描述：

  • 任务： 将一块重约12吨的预制混凝土楼板吊装到一栋在建的5层楼（高度约15米）上。
  • 场地： 城市中心，场地相对平整但空间紧凑。起重机需要靠近建筑物作业。
  • 配置： 起重机使用全支腿（提供最大稳定性），未安装副臂，使用主臂作业。

• 起重性能表的应用步骤：

  1. 确定关键参数：
     • 吊装重量： 12吨（包括吊钩、索具的重量，假设总重为12.5吨）。
     • 所需高度： 楼高15米 + 索具高度约3米 + 安全余量 ≈ 需要吊钩高度至少20米。
     • 工作幅度： 由于场地限制，起重机中心需距离安装点约10米。
  2. 查阅性能表（以主臂性能表为例）：
     • 找到对应臂长的一列。要达到20米高度，幅度10米，需要的臂长大约在22-24米左右（根据三角函数计算，实际操作中司机会直接看工况）。
     • 在性能表中，查看臂长24米，幅度10米交叉点的数值。我们假设查表得到该工况下的额定起重量为 15吨。
  3. 安全验证与决策：
     • 比较： 额定起重量（15吨） > 实际吊重（12.5吨）。
     • 结论： 此工况是安全的。但必须注意，15吨是极限值，12.5吨已经达到了额定能力的83%，属于重载作业。司机需要缓慢、平稳操作，并确保支腿下的地基坚实。
     • LICCON系统的作用： 在操作前，司机会在控制屏上输入臂长24米、幅度10米等参数。系统会自动将起重限制设置为15吨。如果在吊装12.5吨货物时，司机不慎操作导致幅度增大（比如超过11米），系统会立即发出警报并限制继续危险动作，因为11米幅度下的额定值可能只有13吨。

案例二：风电维护现场 - 更换小型风机部件

• 工况描述：

  • 任务： 在风力发电场更换一个重约8吨的齿轮箱，安装高度约40米。
  • 场地： 野外山地，地面可能不平整。风机之间距离较远，起重机需要较大的工作幅度才能覆盖。
  • 配置： 起重机必须使用副臂，并且可能需要在非全支腿（例如，只打一半支腿以节省时间）或特定支腿模式下车身带有一定倾斜度。

• 起重性能表的应用步骤：

  1. 确定关键参数：
     • 吊装重量： 8吨（总重约8.2吨）。
     • 所需高度： 40米 + 安全余量 ≈ 需要吊钩高度45米。
     • 工作幅度： 由于风机塔筒的阻挡，起重机中心可能需要距离吊装点18米。
  2. 查阅性能表（切换到副臂性能表）：
     • 主臂35.5米 +
