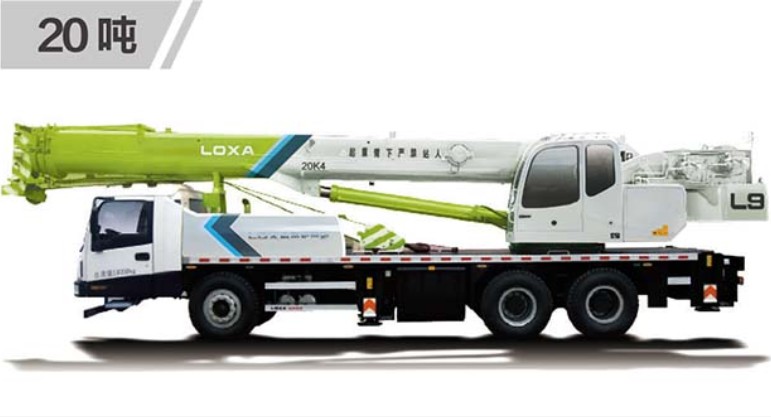

好的，我们来详细解析一下福田雷萨FTC20Q4这款20吨级汽车起重机在不同工况下，如何应用其起重性能表。这对于确保吊装作业的安全与高效至关重要。
第一步：理解FTC20Q4的关键性能参数
在查看性能表之前，先了解其基本参数，这些是应用性能表的基础：
- 最大额定起重量： 20吨（通常在特定工况下，如小幅度、短支腿）
- 主臂长度： 四节臂，全伸长度约31.5米（不同型号略有差异，请以具体车型手册为准）
- 副臂： 可选配，可进一步增加起升高度。
- 支腿跨距： 通常有全伸和半伸两种状态，跨距越大，稳定性越好，起重能力越强。
第二步：如何阅读起重性能表
起重性能表是一个多维度的表格，主要看两个核心参数：工作幅度 和 臂长。
- 工作幅度（单位：米）： 指吊钩中心到起重机回转中心的水平距离。幅度越小，起重能力越强。 这是最重要的安全参数。
- 臂长（单位：米）： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越弱。
性能表查询逻辑： 确定当前使用的臂长 → 在表格中找到对应的臂长列 → 横向查看当前的工作幅度 → 交叉点的数字即为该工况下的额定起重量。
重要安全原则：
- 额定起重量 ≠ 实际可吊重量。 实际吊装必须考虑吊索具、吊钩等的重量。
- 严禁超载！ 任何超过性能表数值的操作都是极度危险的。
- 性能表通常基于坚实平整地面、支腿全伸的理想工况。若地面松软或支腿未全伸，起重能力会大打折扣。
第三步：不同工况下的应用案例
案例一：近距离重物吊装（利用小幅度优势）
- 场景描述： 在工地现场，需要将一台重约12吨的机械设备从卡车上吊装到旁边5米远的位置。
- 应用分析：
- 目标： 安全吊起12吨。
- 策略： 为了获得最大起重能力，我们应使用较短的臂长和尽可能小的工作幅度。
- 查表：
- 假设我们使用10.2米的基本臂。
- 将起重机停靠到合适位置，使吊装开始时的工作幅度在3米左右。
- 查阅性能表（模拟数据）：在臂长10.2米，幅度3米时，额定起重量可能为20吨。
- 结论： 12吨 < 20吨，且有足够的安全余量。此方案安全可行。操作时需严格控制幅度，避免因回转或变幅导致幅度增大而超载。
案例二：中远距离、中高度吊装（平衡臂长与幅度）
- 场景描述： 需要将一捆重约4吨的钢结构件吊装到一栋在建厂房的二楼，安装点距离起重机约12米，高度约8米。
- 应用分析：
- 目标： 安全吊起4吨，并达到所需高度和距离。
- 策略： 需要伸出臂长以达到高度，但同时要保证在12米幅度下有足够的起重能力。
- 查表：
- 估算所需臂长：高度8米 + 吊索具高度 + 安全余量，可能需要18米左右的臂长。
- 查阅性能表（模拟数据）：
- 在臂长18米，幅度12米时，额定起重量可能为4.5吨。
- 在臂长18米，幅度14米时，额定起重量可能降至3.2吨。
- 结论： 计划吊重4吨，在12米幅度下是允许的（4t < 4.5t）。但操作必须非常精确，因为如果控制不当，幅度稍微增大到14米，就会发生超载（4t > 3.2t）！此时需要经验丰富的司机平稳操作。
案例三：大高度、远距离吊装（使用副臂）
- 场景描述： 需要安装屋顶的通风设备，重约1.5吨，安装点离地20米，水平距离约16米。
- **应用分析：
