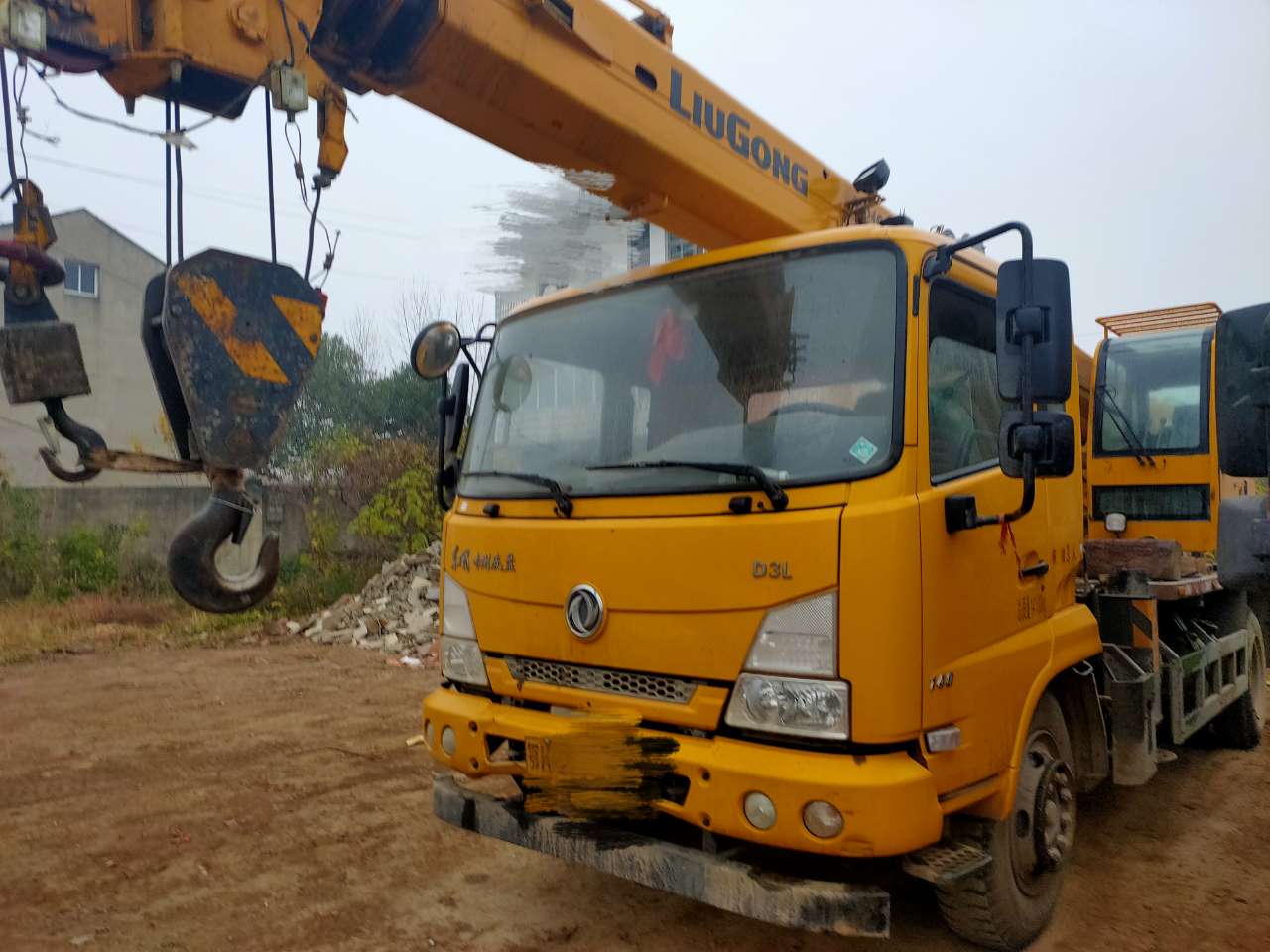

当然可以。柳工CLG5142JQZ10是一款10吨级的汽车起重机，其起重性能表是驾驶员和安全员在每次吊装作业前必须严格查阅的核心文件。性能表决定了在特定工况下，起重机能够安全吊起多重的负载。

下面我将通过几个典型的应用案例，详细说明如何应用其起重性能表。

第一步：理解性能表的关键参数

在查看案例前，必须先理解性能表的几个核心参数：

1. 工作幅度： 吊臂回转中心到吊钩垂直下落点的水平距离。这是最重要的参数，幅度越大，起重能力越小。
2. 臂长： 起重机主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
3. 支腿工况： 全伸支腿（稳定性最好）或半伸支腿。性能表通常是基于全伸支腿、水平坚硬地面的理想工况制定的。
4. 额定起重量： 在该工况下允许起吊的最大重量。实际起吊重量必须小于或等于额定起重量，并且要考虑吊具（如吊钩、索具）的重量。

---

应用案例

案例一：厂房内设备安装（短距离、精确吊装）

• 场景描述： 需要将一台重4.5吨的设备吊装到厂房内指定的混凝土基座上。作业空间狭窄，吊车需要停在厂房门口，设备距离吊车约7米。
• 应用性能表步骤：
  1. 确定工况： 地面为水泥地，坚硬平整。使用全伸支腿。
  2. 确定关键参数： 设备重量4.5吨，目标工作幅度约为7米。
  3. 查阅性能表（以典型10吨吊车性能为例）：
     • 查看 “主臂工况” 表。
     • 找到 “工作幅度” 为7米这一列。
     • 然后查看不同臂长下的起重能力。例如：
       • 臂长10.4米时，额定起重量可能为7.0吨。
       • 臂长13.0米时，额定起重量可能为5.8吨。
  4. 分析与决策：
     • 设备重4.5吨，加上吊钩索具约0.2吨，总重约4.7吨。
     • 即使使用13米臂长（额定5.8吨 > 4.7吨），安全余量也足够。为了更稳定和精确，可以选择使用10.4米臂长，此时起重能力有更大富余（7.0吨），操作更安全。
  5. 结论： 此工况安全可行。操作时需注意缓慢起钩，微调幅度，确保精准就位。

案例二：路边绿化树吊运（需要考虑臂长和障碍）

• 场景描述： 在路边栽种一棵大型树木，树冠加土球总重约3吨。吊车需停在路边，树木放置点距离吊车约9米，且需要跨越一道2米高的护栏。
• 应用性能表步骤：
  1. 确定工况： 沥青路面，全伸支腿。但存在障碍物（护栏），需要提升吊臂高度。
  2. 确定关键参数： 负载3吨，水平幅度9米，但所需臂长不仅由幅度决定，还需由高度决定。
  3. 查阅性能表：
     • 首先估算所需最小臂长。吊车高度 + 幅度9米时的吊臂仰角，需要计算出吊钩能达到的高度必须超过护栏高度加树木高度。假设需要臂长15米。
     • 在性能表中，找到 “工作幅度”9米 与 “臂长15米” 的交汇点。查表示例：额定起重量可能为3.5吨。
  4. 分析与决策：
     • 负载3吨 + 吊具0.2吨 = 3.2吨。
     • 额定起重量3.5吨 > 3.2吨，理论上可行。
     • 但必须警惕！ 安全余量很小（仅0.3吨）。需要严格确保地面坚实，风速不能过大，操作必须平稳，禁止突然回转或变幅。如果可能，尽量减小工作幅度到8米，起重能力会显著增加，作业更安全。
  5. 结论： 工况处于临界状态，需格外谨慎评估。安全员必须现场监督，必要时调整吊车位置以增加安全系数。

案例三：楼顶安装太阳能板（长臂工况，起重能力急剧下降）
