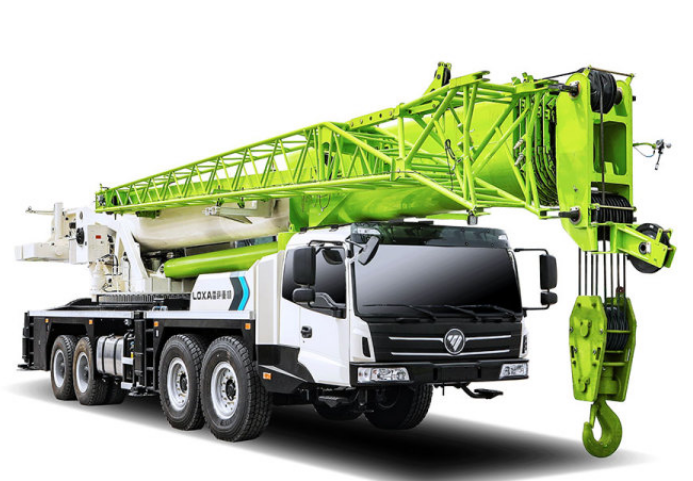

好的，我们来详细解析一下福田雷萨FTC85X6国六汽车起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭经验估算。 FTC85X6作为一款85吨级的起重机，其性能强大，但风险也与之并存。性能表的使用关键在于理解 “工况” 和 “吊装参数” 之间的关系。

一、理解FTC85X6的起重性能表

性能表通常是一个多维表格，主要受以下因素影响：

1. 工作幅度（工作半径）： 吊臂头部到回转中心的水平距离。这是影响起重能力最关键的参数，幅度越大，起重能力急剧下降。
2. 臂长： 主臂伸出的长度。在相同幅度下，臂长越长，起重能力越低。
3. 工况（支腿模式）：
   • 全支腿： 使用全部支腿，提供最大支撑力，对应性能表上最高的起重数值。
   • 半支腿/侧方、后方作业： 支腿不完全伸出，起重能力会大幅降低，有专门的性能分表。
   • 360°全回转作业 vs. 特定角度作业： 性能表通常以“360°”工况为基准，但在侧方或后方（如120°、270°）等特定区域，起重能力会更强。必须严格对照性能表上标注的作业区域。

二、应用案例解析

以下是三个典型的作业场景，演示如何查询和应用性能表。

案例一：厂房内设备安装（精确计算，规避风险）

• 场景描述： 需要将一台重20吨的设备吊装到厂房内预定的混凝土基础上。厂房内部空间狭窄，设备需要越过一道矮墙，基础离墙约10米。吊车可以停在厂房外，设备在吊车侧后方。
• 应用步骤：
  1. 确定工况： 吊车停在坚实地面，使用全支腿。设备在吊车的侧后方区域（例如性能表标注的120°-270°区域），这个区域的起重能力优于正侧方。
  2. 测量关键参数：
     • 工作幅度： 设备中心到吊车回转中心估计为14米（10米距离 + 吊车自身宽度及安全余量）。
     • 臂长： 需要将设备吊起并越过矮墙，矮墙高度+设备高度+吊索高度，计算后需要24米的主臂。
  3. 查询性能表：
     • 找到 “全支腿，侧后方作业” 的性能分表。
     • 在表中找到 “臂长24米” 这一列。
     • 向下查找 “幅度14米” 对应的额定起重量。假设查表结果为 22吨。
  4. 安全判定：
     • 设备重量20吨 < 额定起重量22吨。
     • 结论： 从起重能力上看，本次吊装理论可行。
  5. 附加考虑（同样重要）：
     • 吊具重量： 20吨 + 吊钩、索具重量（假设0.5吨）= 实际吊重20.5吨。
     • 安全余量： 22吨 - 20.5吨 = 1.5吨的余量。在精密安装中，这个余量略显紧张，需极其谨慎操作，考虑是否有风速、轻微不平整地面等不利因素。最佳实践是选择更优的停车点，以减小工作幅度，获得更大的安全余量。

案例二：桥梁预制板吊装（大臂长，大跨度）

• 场景描述： 在河岸上，需要将重15吨的预制板吊装到桥墩上。吊车停在河岸，桥墩中心离岸边的水平距离为22米，桥墩高度为10米。
• 应用步骤：
  1. 确定工况： 岸边地基需处理坚实，使用全支腿。作业区域为吊车正侧方或前方，按最保守的360°全回转工况查表。
  2. 测量关键参数：
     • 工作幅度： 至少为22米。
     • 臂长： 不仅要够到22米外，还要将预制板提升到10米高的桥墩上。根据勾股定理粗略计算，臂长至少需要 √(22² + 10²) ≈
