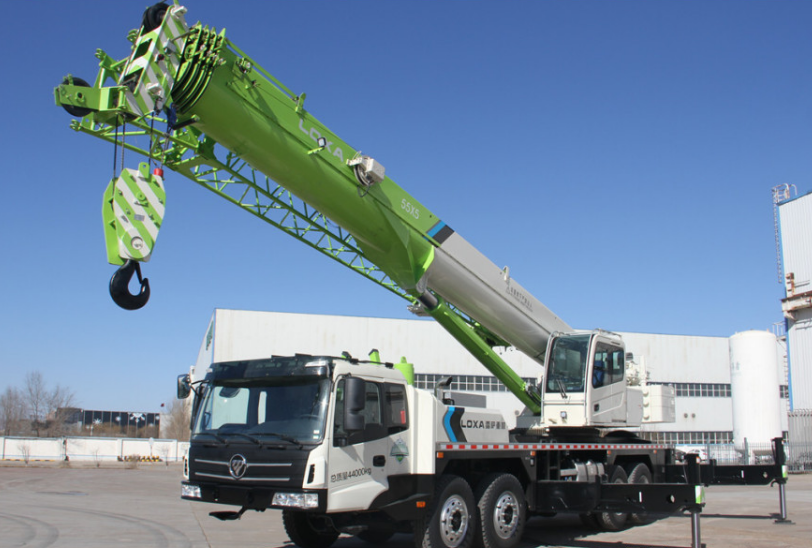

好的，我们来详细解析一下福田雷萨FTC55X5汽车起重机在不同工况下，如何应用其起重性能表。这对于安全、高效作业至关重要。

核心要点：理解性能表的关键参数

在查看任何性能表之前，必须理解其核心参数：

1. 工作幅度（半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是影响起重能力的最关键因素。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
3. 支腿状态： 全伸支腿（提供最大稳定性）还是半伸或不伸支腿。FTC55X5的性能表通常基于全伸支腿工况。
4. 配重： 主车后部安装的配重块重量。FTC55X5通常有固定的主配重，性能表基于此给出。

重要原则： 性能表上的数据是理论极限值，在实际操作中必须留有安全余量，通常建议只用到表上数据的75%-85%。

---

FTC55X5 起重性能表（示例摘要）

以下是一个简化的性能表示例，用于说明应用方法（请注意：实际作业请务必以随车《操作手册》中的官方性能表为准！）。

工作幅度 (米)	主臂 10.5米 (吨)	主臂 17.0米 (吨)	主臂 23.5米 (吨)	主臂 30.0米 (吨)	主臂 36.5米 (吨)
3.0	55.0	-	-	-	-
4.0	38.0	28.5	-	-	-
6.0	24.0	22.5	16.0	-	-
8.0	16.5	16.0	14.5	10.5	-
10.0	12.0	11.8	11.5	9.5	6.5
14.0	7.2	7.1	7.0	6.5	5.5
18.0	4.8	4.8	4.7	4.5	4.2
22.0	-	3.4	3.4	3.3	3.1
26.0	-	-	2.5	2.4	2.3
30.0	-	-	-	1.8	1.7
34.0	-	-	-	-	1.3

---

应用案例场景分析

案例一：厂房内设备安装（精确就位，空间受限）

• 工况描述： 需要将一台重约10吨的设备吊装到厂房内指定位置。设备需要跨越一些障碍物，就位点距离吊车支腿中心约9米。厂房净高15米。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊重： 10吨。
     • 工作幅度： 约9米（需考虑设备尺寸和就位点）。
     • 所需臂长： 不仅要够到设备，还要有足够的高度。设备就位高度+吊索具高度+安全余量 ≈ 8米 + 2米 + 2米 = 12米。但厂房净高15米，限制了臂长不能过长导致仰角太小。需要计算最小臂长。
  2. 查表选择工况：
     • 查看 “主臂17.0米” 一列，在 “幅度8米” 时，额定起重量为16.0吨。
     • 在 “幅度10米” 时，额定起重量为11.8吨。
     • 结论： 使用17米臂长，在9米幅度下，起重能力介于16.0吨和11.8吨之间，远大于10吨的负载，安全余量充足。这个臂长也能满足厂房高度要求。
  3. 实际操作要点：
     • 虽然性能允许，但因为是室内作业，必须动作平稳，避免摆动。
     • 确认
