吊车参数应用

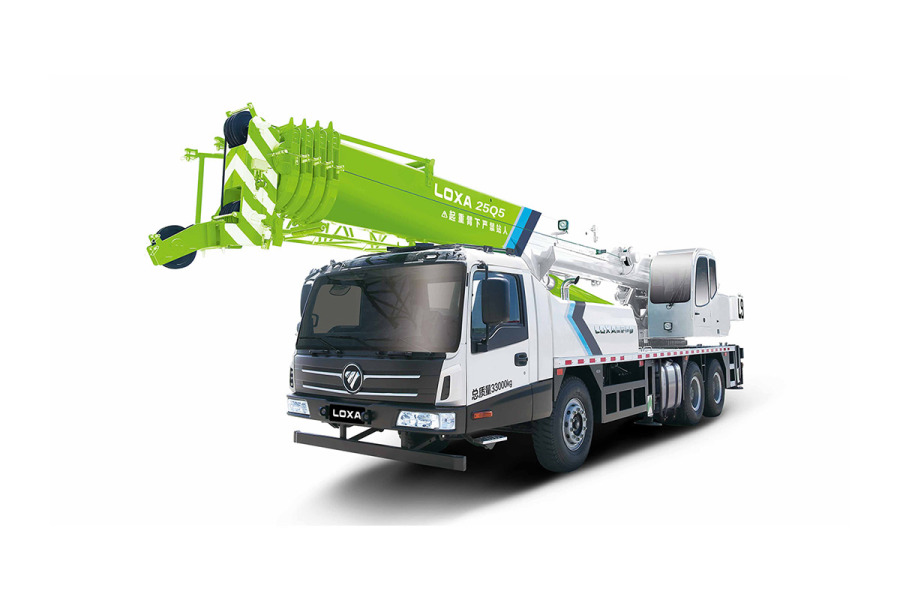

好的，我们来详细解析一下福田雷萨FTC25Q5这款25吨级汽车起重机在不同工况下起重性能表的应用案例。
首先，要理解性能表，必须先明确其核心决定因素：
- 幅度（工作半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是影响起重能力的首要因素，幅度越大，起重能力越小。
- 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
- 支腿工况： 全支腿（全方位）或半支腿（侧方/后方）。FTC25Q5的性能表通常基于全支腿工况。
重要前提：性能表是理论值，实际作业必须考虑安全因素，如风载、地基、吊索具重量、司机操作水平等，通常要求实际起重量 ≤ 额定起重量的75%-90%。
案例一：工地设备安装（精确就位）
- 场景描述： 在某厂房建设工地，需要将一台重约6吨的空气压缩机吊运到二楼混凝土平台（高度约8米）上进行安装。平台外侧有足够的空间支车，目标安装位置距离平台边缘约5米。
- 应用性能表步骤：
- 确定工况： 设备重量6吨，高度8米。FTC25Q5主臂全伸可达31.5米，8米高度绰绰有余。我们考虑使用较短臂长以获得更好的起重性能。
- 计算幅度：
- 吊车支车在平台外侧，吊臂需要跨越平台边缘。
- 幅度 ≈ 支车中心到平台边缘的距离 + 平台边缘到安装点的距离。假设支车中心离平台边缘3米，安装点离边缘5米，那么工作幅度约为8米。
- 查表： 查阅FTC25Q5起重性能表（主臂工况）。
- 找到臂长10.2米（足够覆盖8米高度并留有安全余量）这一列。
- 在幅度8米这一行，对应的额定起重量通常在9.5吨左右。
- 安全校核：
- 设备重6吨，吊钩、索具重量约0.2吨，总重约6.2吨。
- 额定起重量9.5吨 × 安全系数（例如0.8） = 7.6吨。
- 6.2吨 < 7.6吨，作业安全。
- 结论： 在此工况下（臂长10.2米，幅度8米），FTC25Q5可以安全、稳定地完成此次设备安装任务。
案例二：狭小空间吊装（考验幅度控制）
- 场景描述： 在市区一个狭窄的街道，需要更换一个重约4吨的变压器。现场空间有限，吊车只能在一个角落支车，变压器放置点距离吊车回转中心约12米。周围有建筑物，要求作业非常精确。
- 应用性能表步骤：
- 确定工况： 重量4吨，幅度较大（12米）。需要使用较长的主臂来避开周围的障碍物，假设需要臂长20米。
- 查表： 查阅性能表。
- 找到臂长20米这一列。
- 查看幅度12米对应的额定起重量。性能表显示，此工况下起重量约为4.5吨。
- 安全校核：
- 设备重4吨，索具重0.15吨，总重4.15吨。
- 额定起重量4.5吨 × 安全系数（0.8） = 3.6吨。
- 4.15吨 > 3.6吨！警报！ 此方案不安全。
- 调整方案：
- 方案A：尝试缩短臂长。但如果臂长缩短，吊钩可能无法到达放置点上方。
- 方案B（优选）：使用副臂（桁架臂）。 FTC25Q5可选装副臂，副臂工况下大幅度起重性能更优。
- 查“主臂31.5米 + 副臂7.5米”性能表，在幅度12米时，起重量可能达到5吨以上。重新计算：5吨 × 0.8 = 4吨，与总重4.15吨基本持平，但仍处于临界状态。最安全的做法是重新规划支车位置，减小工作幅度，或者
