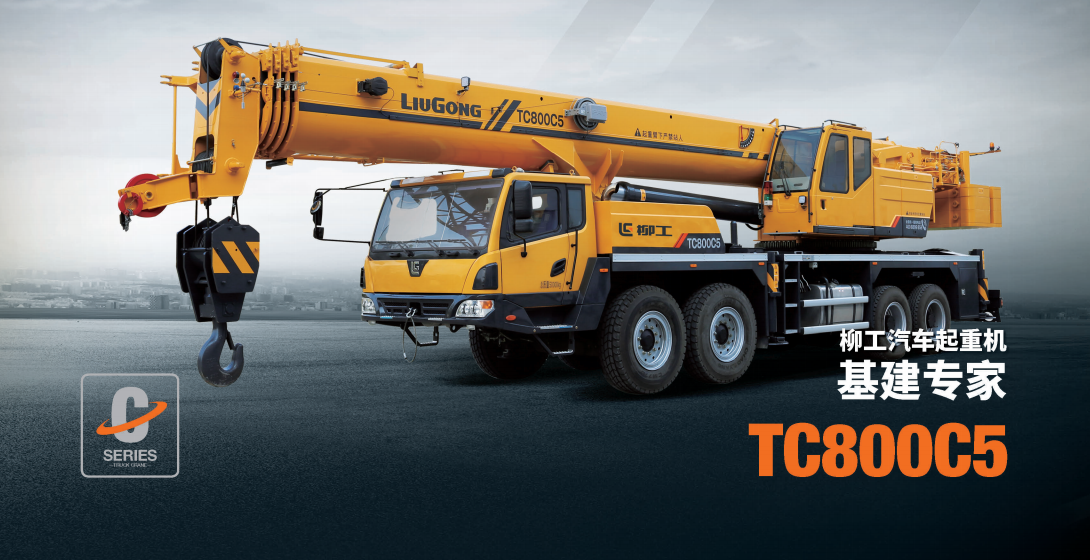

好的，柳工TC800C5是一款非常经典的80吨级汽车起重机，其起重性能表是驾驶员和安全员在每次吊装作业前必须精确查阅和应用的“圣经”。下面我将结合几个典型的工况案例，详细说明如何应用其起重性能表，并强调其中的关键点和安全逻辑。

首先，理解TC800C5性能表的核心要素

在查看任何案例前，必须明白性能表的几个关键维度：

1. 工作幅度（半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是影响起重能力的首要因素。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
3. 支腿工况： 全支腿（全方位）或半支腿（侧方/后方）。TC800C5的性能表通常基于全支腿工况。
4. 配重： TC800C5通常有固定配重和可选配重。性能表会注明对应的配重状态（如：基本配重+活动配重）。
5. 起重性能值： 在特定臂长和幅度下，起重机安全起吊的最大重量。这个重量是额定起重量，实际起吊重量必须小于它，并考虑安全系数。

重要安全原则：性能表上的数值是极限值，实际作业中必须预留安全余量，通常要求实际负载不超过额定起重量的75%-90%（视工况风险而定）。

---

应用案例解析

假设我们使用的TC800C5配置为：全支腿工况，基本配重+活动配重全挂。我们查阅其对应的主臂起重性能表。

案例一：常规厂房钢结构吊装（精确计算，确保安全）

• 工况描述： 需要将一根重18吨的钢梁吊装到离起重机中心12米远的位置。安装高度需要主臂伸出30米。
• 应用性能表步骤：
  1. 确定关键参数： 实际需求重量 = 18吨， 工作幅度 ≈ 12米， 所需臂长 = 30米。
  2. 查阅表格： 找到性能表中“臂长30米”那一列，向下查看“幅度12米”对应的额定起重量。
     • 假设我们查表得知：30米臂，12米幅度时，额定起重量为 22吨。
  3. 安全校核：
     • 比较：实际负载（18吨） < 额定起重量（22吨）。
     • 计算负荷率：(18吨 / 22吨) × 100% ≈ 82%。
  4. 决策：
     • 82%的负荷率在通常可接受的安全范围内（<85%）。因此，从起重能力上讲，此工况是可行的。
  5. 额外检查：
     • 是否超臂长？ 30米臂是否够得到安装点，需现场测量。
     • 是否有风？ 吊装大面积的钢梁，风载影响大，需在负荷率中进一步预留余量。
     • 地基是否坚实？ 全支腿必须打在坚实平整的地面上。

案例二：近距离重物吊装（警惕幅度变化）

• 工况描述： 吊装一个重45吨的设备。设备位置离起重机非常近，预计幅度在5米以内。需要使用短臂作业。
• 应用性能表步骤：
  1. 确定参数： 重量=45吨， 幅度≈5米。使用最短主臂（例如10.4米）。
  2. 查阅表格： 找到“臂长10.4米”列，“幅度5米”对应的额定起重量。
     • 假设查表为：10.4米臂，5米幅度，额定起重量 50吨。
  3. 安全校核：
     • 45吨 < 50吨，负荷率 = 90%。
  4. 决策与风险警示：
     • 虽然90%未超载，但已处于高风险边缘。此工况的关键风险不在于静态起重能力，而在于幅度控制。
     • 风险点： 在起吊离地瞬间，如果货物发生摆动或基础沉降，可能导致实际幅度瞬间增大。例如从5米变为6米。
     • 再次查表： 10.4米臂，6米幅度时，额定起重量可能骤降至42吨。
     • 结论： 此时42吨 < 实际负载45吨，瞬间超载！ 非常危险
