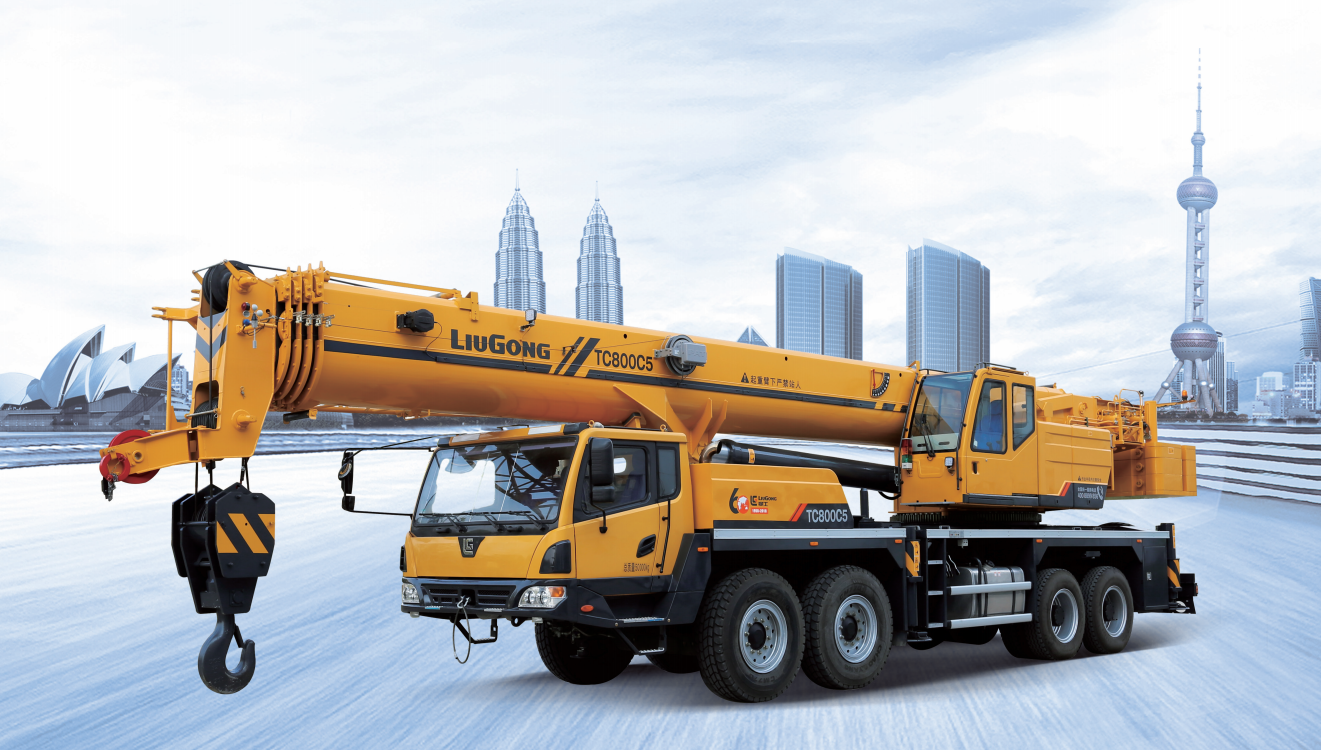

好的，柳工TC800C5是一款非常经典的80吨级汽车起重机，其起重性能表是驾驶员和安全员在每次吊装作业前必须严格查阅和遵守的“生命线”。下面我将通过几个不同工况的实际应用案例，详细说明如何正确、安全地应用TC800C5的起重性能表。
首先，理解性能表的核心要素
在分析案例前，必须明白性能表的几个关键维度：
- 工况（Configuration）：主要是支腿跨度和臂架组合。TC800C5通常有全伸支腿和半伸支腿等不同工况。
- 工作幅度（Radius）：吊钩中心到起重机回转中心的水平距离。
- 臂长（Boom Length）：主臂伸出的长度。
- 额定起重量（Rated Capacity）：在特定工况、臂长和幅度下，允许起吊的最大重量。
核心原则：性能表中的数据是在“理想平整坚固地面”下的理论值。实际作业中必须考虑风载、地面松软、吊索具重量、惯性力等因素，通常要求实际起重量 ≤ 额定起重量的 75%-90%（即留有安全余量）。
应用案例一：工厂内设备安装（工况：全伸支腿，主臂作业）
场景描述：在宽敞的厂房内，需要将一台重约 20吨 的设备吊装到混凝土基础上。设备就位点距离起重机停放中心约 10米。现场地面为坚实水泥地，空间允许全伸支腿。需要使用主臂作业。
查表与应用步骤：
- 确定工况：选择“全伸支腿”工况的性能表。
- 确定臂长：设备高度和就位高度不高，初步判断不需要很长的臂长。但为了安全，需要计算最小所需臂长。假设基础高3米，设备高2米，吊钩和索具高度约2米，作业安全高度需高出2米，总高度约9米。幅度10米时，臂长至少需要
√(10² + 9²) ≈ 13.4米。因此，我们可以选择 14米 或 18.4米 的臂长档位。 - 查找额定起重量：在“全伸支腿”性能表中，找到 臂长14米 那一列，向下找到 工作幅度10米 对应的行，交叉点的数值即为额定起重量。假设查表得值为 30.5吨。
- 安全校验：
- 设备重量20吨 + 吊钩索具重量（假设0.5吨）= 20.5吨。
- 安全余量计算：
20.5吨 / 30.5吨 ≈ 67%。 - 这个数值远低于75%的安全红线，作业安全。
- 决策：可以安全进行此次吊装。如果选择18.4米臂长，在10米幅度下的额定起重量会略小（例如28吨），但
20.5/28≈73%，同样在安全范围内。驾驶员可以选择更短的臂长以获得更大的安全余量。
应用案例二：风电场地形受限吊装（工况：半伸支腿，主臂+副臂作业）
场景描述：在风电场维护现场，需要更换一个重约 8吨 的机舱部件。由于场地狭窄，一侧靠近山体，起重机无法全伸支腿，只能采用半伸支腿工况。吊装高度很高，需要用到副臂。部件就位点幅度约为 16米。
查表与应用步骤：
- 确定工况：选择“半伸支腿”工况的性能表。特别注意：半伸支腿的稳定性远低于全伸支腿，同等幅度下的额定起重量会大幅下降。
- 确定臂架组合：由于高度要求，需使用“主臂+副臂”工况。假设主臂伸长到 31米，副臂安装角度为30°，副臂长度为 9.5米，总臂长约为40.5米。
- 查找额定起重量：在“半伸支腿、主臂+副臂”的性能表中，找到 主臂31米+副臂9.5米 的组合，在 幅度16米 下查找额定起重量。这个值会很小，假设查表得 10.5吨。
- **安全校验
