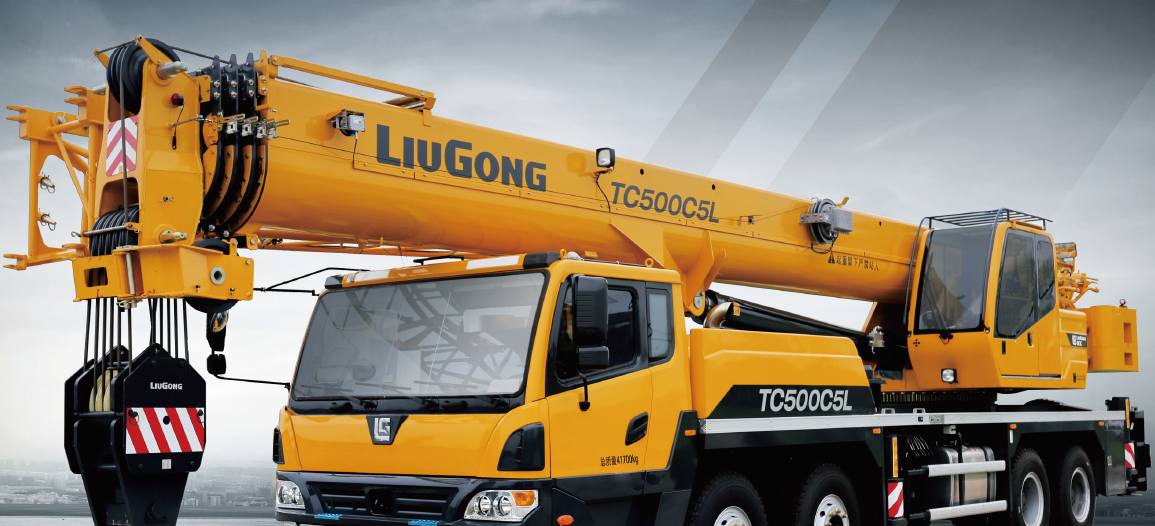

好的，柳工TC500C5L是一款非常经典的50吨级汽车起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“生命线”。下面我将结合几个典型的工况案例，详细说明如何应用其起重性能表，并强调其中的关键点。

首先，理解TC500C5L性能表的核心要素

在查看任何性能表前，必须明确几个关键参数：

1. 工况：TC500C5L通常有多种支腿工况，如：
   • 全伸支腿：起重能力最强，最常用的工况。
   • 半伸支腿：在空间受限时使用，但起重能力会显著下降。
   • 不用支腿（轮胎工况）：起重能力最弱，仅在特殊情况下极轻负载移动时使用，风险极高，一般不推荐。
2. 幅度（工作半径）：吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。
3. 臂长：主臂伸出的长度。幅度一定时，臂长越长，起重能力越低。
4. 配重：TC500C5L通常有固定的后置配重。性能表是基于最大配重计算的。
5. 仰角：虽然性能表不直接给出，但臂长和幅度共同决定了仰角。

核心原则：性能表上的数值是理论最大值，实际作业中必须考虑安全系数、地面情况、风载、吊具重量等，必须留有充足余量。

应用案例解析

案例一：厂房内设备安装（精确就位，空间受限）

• 场景描述：需要将一台重15吨的设备吊装到厂房内指定位置。厂房高度12米，设备需要越过障碍物，水平移动距离约8米。
• 应用步骤：
  1. 确定工况：厂房内空间允许，使用全伸支腿工况，确保最大的稳定性。
  2. 确定幅度和臂长：
     • 设备重量：15吨。
     • 需要跨越障碍，预计吊装就位时的工作半径（幅度）约为10米。
     • 厂房高12米，加上吊索具高度和设备本身高度，所需臂长至少为15米以上。我们选择主臂18.5米的工况（TC500C5L主臂通常有多个长度组合，如18.5m, 24.5m等）。
  3. 查表：找到“全伸支腿，主臂18.5米”的性能表。
     • 在“幅度”一列找到 10米。
     • 对应查看“额定起重量”，假设表中数据为 19.5吨。
  4. 安全校验与决策：
     • 设备重15吨 < 额定19.5吨，理论可行。
     • 扣除吊钩、索具重量（假设为0.5吨），实际吊重为15.5吨。
     • 必须预留安全余量（通常按80%计算，即19.5吨 * 0.8 = 15.6吨）。
     • 结论：15.5吨 ≈ 15.6吨，处于安全作业的边缘。此方案风险较高。
     • 优化方案：尝试将幅度减小到9米。查表9米幅度时起重量可能为22吨。22吨 * 0.8 = 17.6吨，远大于15.5吨，作业安全裕度充足。因此，应尽量调整吊车位置，将工作半径控制在9米以内。

案例二：桥梁预制板吊装（大臂长，大半径）

• 场景描述：在河岸上吊装一块重10吨的桥梁预制板到桥墩上，吊车停在岸边，吊装半径预计为20米。
• 应用步骤：
  1. 确定工况：岸边场地开阔，使用全伸支腿。
  2. 确定幅度和臂长：
     • 幅度：20米是固定值，因为吊车无法更靠近。
     • 臂长：需要计算。桥墩高度+预制板高度+安全距离，假设需要30米臂长。TC500C5L可能需要使用副臂（如主臂+副臂组合达到31.2米）。
  3. 查表：找到“全伸支腿，主臂31.2米（或带副臂工况）”的性能表。
     • 在“幅度”列找到 20米。
     • 对应起重量可能仅为 7.5吨。
