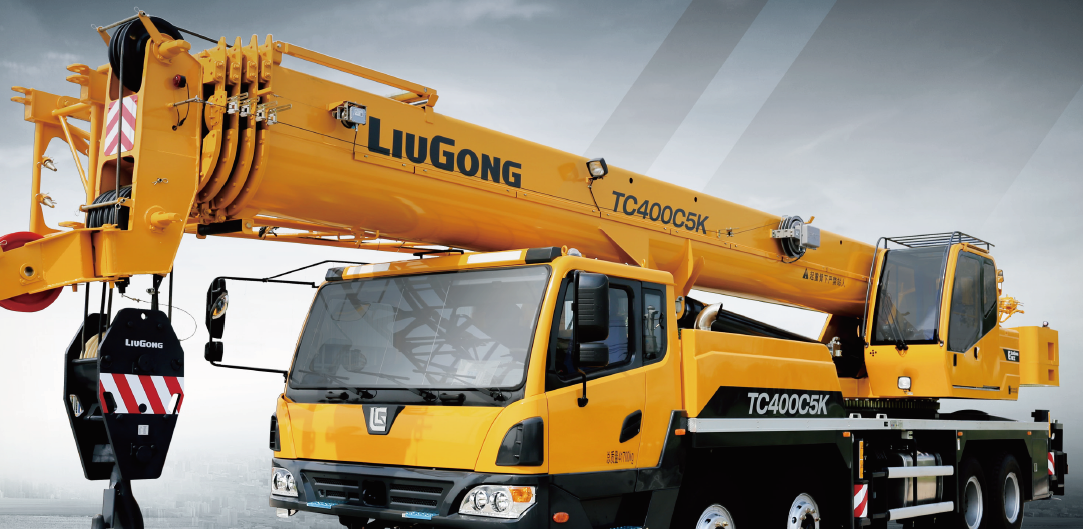

好的，我们来详细解析一下柳工TC400C5K（国五）汽车起重机在不同工况下，如何应用其《起重性能表》进行安全、高效作业。

首先，需要明确一个核心概念：起重性能表是吊车作业的“生命线”和“法律文件”，任何操作都必须以其为依据。 TC400C5K的最大额定起重量为40吨，但这个重量是在最佳工况（即全伸支腿、360°全回转、最小工作幅度）下才能实现的。一旦条件变化，起重能力会急剧下降。

TC400C5K的性能表通常会包含以下几个关键变量：

1. 工作幅度（m）： 吊臂中心到回转中心的水平距离。这是影响起重能力最直接的因素。
2. 臂长（m）： 主臂伸出的长度。臂长越长，起重能力越低。
3. 作业工况： 主要是支腿状况（全伸/半伸）和回转角度（侧方、后方、前方、360°）。

应用案例解析

我们模拟几个典型的施工现场场景，来说明如何查询和应用性能表。

案例一：厂房内设备安装（精确就位，空间受限）

• 场景描述： 需要将一台重15吨的精密设备吊装到厂房内预先做好的基础上。厂房高度12米，设备需要从门口进入，并在室内回转、移动、精确就位。周围有已安装好的设备，空间狭窄。

• 工况分析：

  • 重量： 15吨。
  • 高度： 设备+吊索具高度约3米，要求吊钩起升高度至少15米。
  • 幅度： 由于空间限制，吊车不能紧靠基础停放，预计工作幅度在10米左右。
  • 臂长： 需要跨越厂房大门和内部障碍，主臂可能需要伸出较长。查表可知，要达到15米高度，在10米幅度下，臂长至少需要18米左右。
  • 工况： 必须使用全伸支腿以确保稳定性。回转过程需避开厂房立柱和其他设备。

• 查表应用：

  1. 打开性能表，找到 “主臂工况 - 全支腿” 部分。
  2. 在左侧“臂长”列中找到 18米 这一行。
  3. 在顶部“幅度”列中找到 10米 这一列。
  4. 行与列交叉点的数字，即为该工况下的额定起重量。假设查表结果为 16.5吨。

• 决策与操作：

  • 安全性校验： 设备重15吨 < 额定16.5吨，理论上是安全的。
  • 安全余量考虑： 16.5 - 15 = 1.5吨。安全余量约为10%，在可接受范围内，但操作必须平稳，严禁急停急启。
  • 关键点： 必须确认吊装索具、吊钩等重量（约0.2-0.5吨）包含在15吨之内。实际起吊前应进行试吊，观察支腿是否扎实，车身是否稳定。
  • 风险控制： 由于空间狭窄，需有专人指挥，密切关注吊臂与厂房结构的安全距离。

案例二：工地预制板吊装（中远距离，常规作业）

• 场景描述： 在开阔的建筑工地，需要将多块重10吨的预制楼板吊装到指定位置。最近一块板的安装点距离吊车预计停放位置约14米。

• 工况分析：

  • 重量： 10吨。
  • 幅度： 14米（这是关键参数）。
  • 臂长： 为了满足14米幅度下的起升高度，可能需要较长的臂长，例如22米。
  • 工况： 开阔场地，使用全伸支腿，360°回转。

• 查表应用：

  1. 查 “主臂工况 - 全支腿” 表。
  2. 找到 臂长22米 行与 幅度14米 列的交点。假设查表结果为 11.0吨。

• 决策与操作：

  • 安全性校验： 10吨 < 11.0吨，安全。
  • 效率优化： 此工况下吊车能力富余较多，可以高效连续作业。但司机和指挥员仍需注意，如果下一块预制板需要更远的工作幅度（比如16米），必须重新查表
