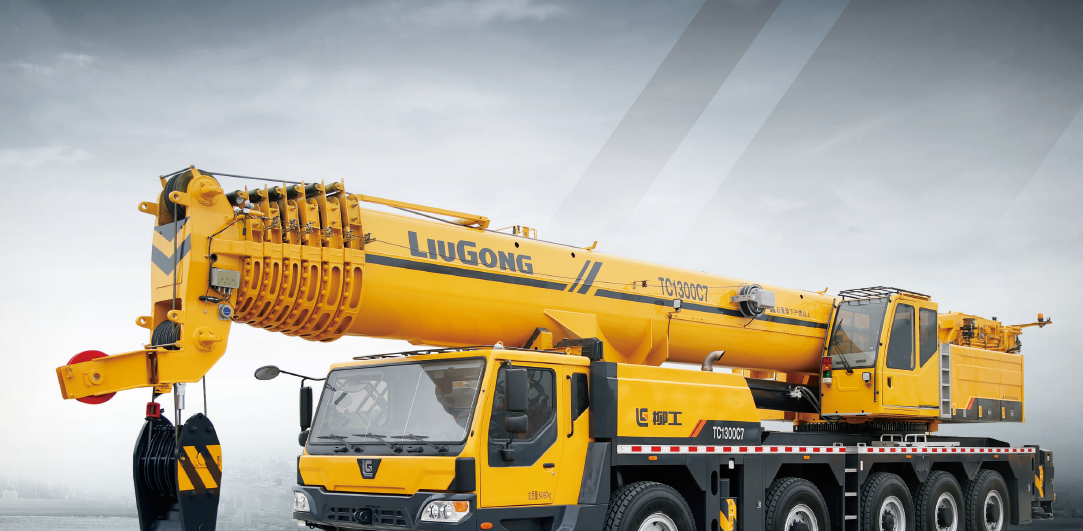

好的，柳工TC1300C7是一款130吨级的汽车起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“法律”。下面我将通过几个不同工况的实际应用案例，详细说明如何正确查询和应用TC1300C7的起重性能表。

核心前提：理解性能表的关键要素

在查看案例前，必须先理解性能表的几个关键部分：

1. 工况配置： TC1300C7通常有多种工况，如：

   • 主臂工况： 使用基本臂或桁架式主臂。
   • 副臂工况： 在主臂末端加装副臂，用于高扬程作业。
   • 固定副臂工况： 副臂与主臂有固定夹角，性能更强。
   • 超起工况： 使用超起装置（如TC1300C7可能配备的塔式副臂或专用超起），大幅提升大半径下的起重性能。

2. 性能参数：

   • 额定起重量： 在特定工况、臂长、工作半径下的最大允许吊重。
   • 工作半径： 吊钩中心到起重机回转中心的水平距离。
   • 臂长： 主臂长度、主臂+副臂总长度。
   • 幅度： 与工作半径同义。
   • 支腿跨距： 全伸或半伸。性能表基于全支腿跨距，如果跨距变小，起重能力会急剧下降。

---

应用案例

案例一：常规厂房钢结构吊装（主臂工况）

• 场景描述： 在开阔的工地吊装一根重28吨、长度15米的钢梁，安装高度约20米。
• 应用步骤：
  1. 确定工况： 此作业高度不高，使用主臂即可。假设现场需要将钢梁吊至离起重机中心约14米远的位置。
  2. 查询性能表（主臂工况）：
     • 我们需要找到在工作半径14米时，能吊起28吨重物的最短主臂长度（因为臂越短，起重能力通常越强）。
     • 查看TC1300C7主臂性能表：
       • 臂长31.5米，半径14米时，额定起重量可能为30吨。
       • 臂长38米，半径14米时，额定起重量可能降至25吨。
     • 结论： 必须使用31.5米或更短的主臂才能安全吊装28吨。如果主臂已经伸出到38米，则无法满足要求，需要移动起重机减小工作半径。
  3. 现场校核： 吊装前，实际起吊离地20公分进行试吊，检查起重机稳定性、地基情况，确认无误后方可正式起吊。

案例二：高层建筑设备就位（副臂工况）

• 场景描述： 在一栋30层高楼旁边安装一台重8吨的空调冷却机组，需要将设备吊到约90米高的屋顶。现场空间有限，起重机不能离大楼太近。
• 应用步骤：
  1. 确定工况： 作业高度远超主臂极限，必须使用主臂+副臂工况。
  2. 查询性能表（副臂工况）：
     • 假设配置为：主臂全长 + 副臂（如30米左右），总臂长约70米。
     • 由于建筑障碍，吊装时工作半径预计为22米。
     • 查看副臂性能表：在总臂长70米，工作半径22米的条件下，额定起重量可能为10吨。
     • 安全校核： 设备重8吨 < 额定10吨，符合要求。但必须注意，此工况下起重能力已接近极限，需要极其平稳的操作，并考虑风载（高空风大）的影响。
  3. 关键点： 副臂工况的性能远低于主臂工况，且对操作精度要求极高。必须严格按照性能表规定的角度和顺序安装副臂。

案例三：大型化工罐体吊装（超起工况或重型工况）

• 场景描述： 在化工厂区内吊装一个重65吨的大型罐体。罐体直径大，要求起重机在较大工作半径下（如16米）作业。
• 应用步骤：
  1. 确定工况： 在主臂工况下，TC1300C7在16米半径时的起重能力可能只有50吨左右，无法满足65吨要求。因此，必须使用超起装置或**
