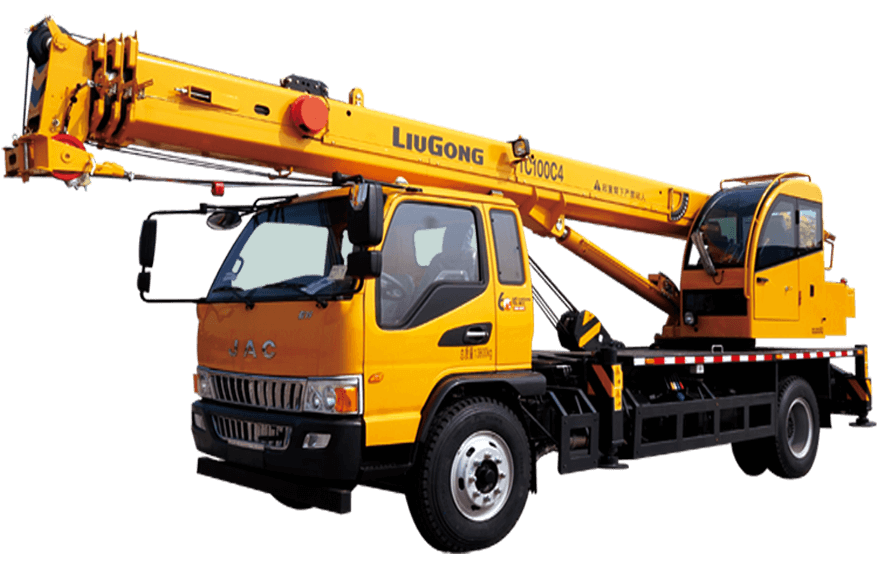

好的，我们来详细解析一下柳工TC100C4（国五）汽车起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

第一步：理解性能表的核心要素

在查看具体案例前，必须明白TC100C4性能表的几个关键参数：

1. 工作幅度： 吊臂回转中心到吊钩垂直下落点的水平距离。这是决定起重能力的首要因素。幅度越大，起重能力越小。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
3. 支腿工况： TC100C4通常有两种主要支腿工况：
   • 全伸支腿： 支腿全部伸出，跨距最大，稳定性最好，起重能力最强。
   • 半伸支腿： 支腿部分伸出，用于空间受限的场地，但起重能力会大幅下降。
   • 注意： 性能表会明确标注适用的支腿状态，严禁超工况使用。
4. 额定起重量： 在特定臂长、幅度和支腿工况下，起重机允许吊起的最大重量。这个数值已经包含了吊钩、索具的重量。

---

第二步：应用案例解析

假设我们手头有一份TC100C4的性能表（简化版），其全伸支腿工况下部分数据如下：

臂长 (米)	工作幅度 (米)	额定起重量 (吨)
10.4	3.0	100.0
10.4	5.0	70.0
10.4	7.0	48.0
10.4	10.0	28.0
18.0	7.0	30.0
18.0	10.0	21.5
18.0	14.0	12.0
26.0	14.0	7.5
26.0	18.0	4.8

案例一：厂房内设备安装（精确计算，空间受限）

• 工况描述： 需要将一台重25吨的设备吊装到厂房内指定位置。设备放置点距离起重机预计停放位置约8米。厂房净高15米，要求设备起升高度至少12米。场地宽敞，可以使用全伸支腿。
• 应用分析：
  1. 确定幅度： 关键参数是8米。
  2. 确定所需臂长和起升高度： 起升高度12米，加上吊钩、索具高度，以及设备本身高度，主臂需要至少18米左右才能安全作业。
  3. 查表： 查看 18米臂长，8米幅度 的起重能力。表中没有直接8米的数据，我们需要在7米（30吨）和10米（21.5吨）之间进行估算。通过线性插值或保守起见，取更不利的10米幅度值 21.5吨。
  4. 安全校核：
     • 设备重量：25吨
     • 性能表允许重量：~21.5吨（估算）
     • 结论：21.5吨 < 25吨，无法安全吊装！
• 解决方案：
  • 调整方案A（首选）： 尝试将起重机更靠近设备放置点。如果能将工作幅度减小到7米，则起重能力为30吨 > 25吨，任务可行。
  • 调整方案B： 如果无法靠近，必须使用更长的臂长（如26米），但26米臂长在14米幅度时只能吊7.5吨，能力下降严重。此方案不可行。
  • 最终决策： 与施工方沟通，重新规划起重机停车位，确保工作幅度在7米以内。

案例二：市政管道铺设（中长臂工况，考虑重量变化）

• 工况描述： 在宽阔的道路上铺设大型混凝土管道，单节管道重10吨。需要将管道吊运到距离起重机10米远的沟槽中。由于沟槽深度和管道长度，需要22米左右的臂长。
• 应用分析：
  1. 确定参数： 幅度=10米，臂长≈22米（查表时看26米臂长的数据，必须保守）。
  2. 查表： 查看 **26米臂长，10
