好的，我们来详细解析一下利勃海尔 LG 1750 移动式起重机在不同工况下，其起重性能表的实际应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格遵循性能表的规定，绝不允许超载。

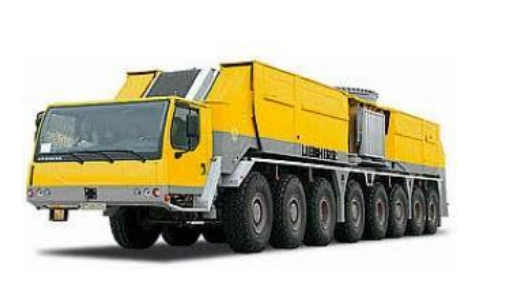

利勃海尔 LG 1750 是一款 750 吨级的履带起重机，其最大特点是可变位配重系统。这个系统允许操作手在吊装过程中移动配重的位置，从而在保证稳定性的前提下，实现更大的起重能力或更远的作业半径。因此，它的性能表会比普通起重机更复杂，通常包含多种配置组合。

性能表的关键参数包括：

以下是几个典型的工况，展示如何查询和应用 LG 1750 的性能表。

工况描述：在某石化厂扩建项目中，需要将一个重约 280吨 的反应器吊装到30米高的基座上。设备直径为6米，安装位置距离起重机中心约 20米。
性能表应用步骤：
1. 确定基本配置：由于设备高度较高，需要较大的起升高度。查询性能表，选择合适的主臂长度。假设我们选择 60米 的主臂。
2. 确定关键参数：已知吊装重量 280吨，作业半径 20米。
3. 查询性能表：
  - 找到 60米主臂 对应的性能表章节。
  - 在“作业半径”一栏中找到 20米。
  - 查看在不同配重配置下的起重量。例如：
    - 配置A（中心配重 200t）：在20米半径下，起重量可能为 300吨。
    - 配置B（最大配重 275t + 配重车后移）：在20米半径下，起重量可能为 350吨。
4. 分析与决策：
  - 配置A（300t） > 280t，理论上是可行的，但安全余量只有20吨（约7%），相对较小。需要考虑设备重量可能的误差、吊索具重量（可能10-15吨）以及风载等动态因素。这个余量可能不够安全。
  - 配置B（350t） > 280t + 15t（吊索具）= 295t，安全余量达到55吨（约18.6%），更为稳妥。
  - 结论：选择配置B（最大配重） 进行此次吊装。性能表确保了在此配置下，起重机在20米半径、60米臂长时具有足够的能力。

工况描述：在风电场，需要吊装一台风力发电机组。最重的部件是机舱，重约 110吨，安装高度约 100米。由于现场空间限制，起重机站位距离塔基中心约 28米。
性能表应用步骤：
1. 确定基本配置：100米的安装高度，主臂长度无法满足，必须使用主臂+副臂的塔式工况。假设配置为 72米主臂 + 42米副臂，总臂长超过100米，满足高度要求。
2. 确定关键参数：吊装重量 110吨，作业半径 28米（注意：这里的半径是指吊钩到起重机回转中心的水平距离，由于副臂有角度，实际计算会更复杂，但性能表已综合考虑）。
3. 查询性能表：
  - 找到 72m + 42m 固定副臂 工况的性能表。
  - 在半径栏找到 28米。
  - 查看起重量。由于是塔式工况，起重能力会显著下降。在这个配置下，28米半径的起重量可能为 130吨。
4. 分析与决策：
  - 额定起重量130吨 > 机舱重量110吨 + 吊具重量（约5吨）= 115吨。安全余量15吨，符合安全规范。
  - 特别注意：塔式工况对起重机的稳定性要求极高，必须严格按照性能表要求使用规定的配重，并且确保地面承载力满足要求。
