好的，我们来详细解析一下“骏通JSQ200直臂吊车在不同工况下起重性能表的应用案例”。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线。它不是一个固定的数值，而是根据吊车的臂长和工作幅度（回转半径） 动态变化的。任何操作都必须严格遵循性能表，绝不可超载。

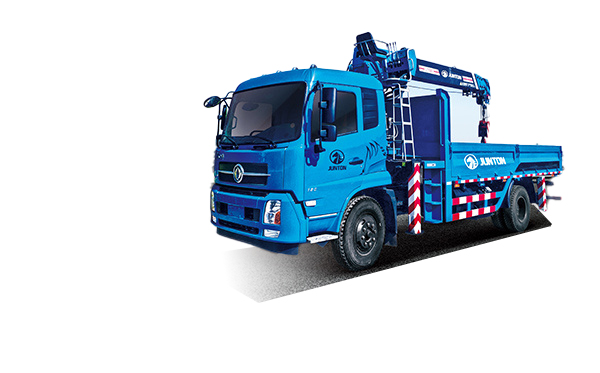

骏通JSQ200是一款20吨级的直臂随车吊， 其性能表会大致遵循以下规律（请注意：以下数据为模拟示例，实际作业请务必查阅随车配备的官方《起重性能表》）：
- 臂长越短，幅度越小，起重能力越强。
- 臂长越长，幅度越大，起重能力越弱。
应用案例解析
假设我们需要吊装一批重量为 8吨 的设备。我们将通过几个不同的场景，来展示如何应用起重性能表做出正确决策。
案例一：理想工况下的近距离吊装
- 场景描述：将设备从卡车平板吊装到旁边5米远的地面。现场地面坚实平整，支腿全伸。
- 性能表应用：
- 确定幅度：吊臂中心到设备放置点的水平距离约为5米。
- 选择臂长：由于距离很近，我们可以使用最短的基本臂（假设JSQ200最短臂长约6米）。
- 查表：在性能表上，找到“臂长6米”这一列，然后横向查找“幅度5米”对应的额定起重量。
- 模拟数据：臂长6米，幅度5米时，额定起重量可能为 15吨。
- 决策与安全分析：
- 设备重量8吨 < 额定起重量15吨。安全，可以作业。
- 此时有较大的安全余量，但操作时仍需平稳，避免突然起升或回转产生动载荷。
案例二：中距离、全伸臂吊装
- 场景描述：需要将设备吊到10米远的一个平台上。由于平台高度，需要将吊臂完全伸出（假设JSQ200全伸臂长为20米）。
- 性能表应用：
- 确定幅度：水平距离为10米。
- 选择臂长：必须使用全伸臂20米才能达到高度和距离要求。
- 查表：找到“臂长20米”这一列，再找“幅度10米”对应的起重量。
- 模拟数据：臂长20米，幅度10米时，额定起重量可能骤降至 4.5吨。
- 决策与安全分析：
- 设备重量8吨 > 额定起重量4.5吨。严重超载！绝对禁止作业！
- 风险：强行作业会导致吊车倾覆、吊臂变形或断裂等灾难性事故。
- 解决方案：
- 方案A（最佳）：将吊车移动到离平台更近的位置，减小工作幅度。例如，移动到幅度6米处，再查表（臂长20米，幅度6米，起重量可能为8.5吨），这样8吨的负载就在安全范围内。
- 方案B：如果无法移动吊车，则需要换用更大吨位的吊车（如50吨吊车）来执行此任务。
案例三：复杂工况下的综合判断（带副臂或非全支腿）
- 场景描述：在一条狭窄的街道上更换楼顶的空调机组。一侧是楼房，吊车无法全伸支腿，只能使用半支腿工况。同时，楼顶有障碍物，需要加装副臂（飞臂）来跨越。
- 性能表应用：
- 识别工况：这是最复杂的工况，需要查阅性能表中的 “非全支腿工况表” 和 “带副臂工况表”。
- 确定参数：测量出所需臂长（主臂+副臂）、工作幅度。
- 查表：
- 先查“半支腿工况”对起重能力的折减。通常同一臂长和幅度下，半支腿的额定起重量会远低于全支腿。
- 再查“带副臂工况”表，该表会明确列出在不同主臂角度和副臂长度下的起重能力。
- 模拟数据：在全支腿、主臂20米、幅度8米时，起重量可能为7吨。但在半
