吊车参数应用

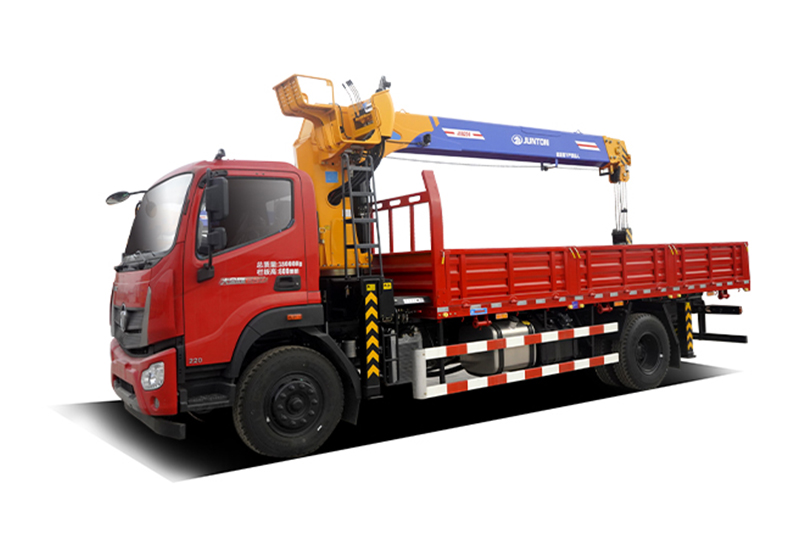

当然可以。作为一款经典的20吨级汽车起重机，骏通JSQ2005G的起重性能表是其安全、高效作业的核心依据。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表。
首先，理解起重性能表的关键要素
在查看案例前，必须明确性能表上的几个关键参数：
- 工作幅度（半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是影响起重能力的最关键因素。
- 额定起重量： 在特定幅度和臂长下，起重机允许起吊的最大重量。
- 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
- 支腿工况： 全伸支腿（最稳定，起重能力最大）或半伸支腿。性能表通常是基于全伸支腿的。
- 后方、侧方、前方作业区： 起重能力在不同作业区域是不同的，通常后方最强，侧方次之，前方最弱。性能表会明确标注。
核心原则： 实际起重量必须 ≤ 性能表对应工况下的额定起重量。
应用案例详解
案例一：厂房内设备安装（精确计算，规避风险）
- 场景描述： 需要将一台重达8吨的设备吊装到厂房内预定的混凝土基座上。设备放置点距离起重机预计停靠位置（回转中心）有10米。厂房净高12米，设备高度2米，要求吊装高度至少14米。现场空间狭窄，起重机只能侧方作业。
- 应用性能表步骤：
- 确定关键参数：
- 作业区域： 侧方作业（需查找侧方作业性能表）。
- 所需幅度： 10米。
- 所需臂长： 吊钩、索具等高度约1.5米，所需最小臂长 = 吊装高度14米 + 1.5米 ≈ 15.5米。考虑到安全裕量，选择 18.6米 臂长（JSQ2005G的常用臂长组合）。
- 实际吊重： 设备8吨 + 吊具0.2吨 ≈ 8.2吨。
- 查表比对：
- 找到JSQ2005G在 侧方工况、18.6米臂长 的性能表。
- 查看在 10米幅度 下的额定起重量。假设查表结果为 9.5吨。
- 安全判定：
- 实际吊重（8.2吨）< 额定起重量（9.5吨）。方案理论上可行。
- 风险考量与最终决策：
- 安全余量： 9.5 - 8.2 = 1.3吨，余量约为16%，符合一般安全要求。
- 场地因素： 厂房内可能有横梁、管道，需确保18.6米臂长在回转时不会发生碰撞。
- 结论： 在严格确保起重机停在预定位置、地面坚实、支腿全伸垫牢的前提下，该吊装方案是安全的。操作时需缓慢起钩，密切观察。
- 确定关键参数：
案例二：工地钢筋模板吊运（高效循环作业）
- 场景描述： 在建筑工地，需要频繁将捆扎好的钢筋和模板从堆场吊运到楼面作业点。平均每捆重量约3吨，作业幅度主要在15米左右。
- 应用性能表步骤：
- 确定关键参数：
- 作业区域： 通常为360°回转，按最不利的侧方工况考虑。
- 常用幅度： 15米。
- 常用臂长： 楼面高度约20米，选择 24.7米 臂长（JSQ2005G最大臂长31.5米，但用更短的臂长效率更高）。
- 实际吊重： 3吨。
- 查表与效率优化：
- 查找 24.7米臂长、15米幅度 下的额定起重量。假设为 4.0吨。
- 安全判定： 3吨 < 4.0吨，非常安全。
- 性能表的扩展应用——确定“工作包络区”：
- 操作员和指挥员可以提前根据性能表划出“安全高效作业区”。
- 例如，
- 确定关键参数：
