吊车参数应用

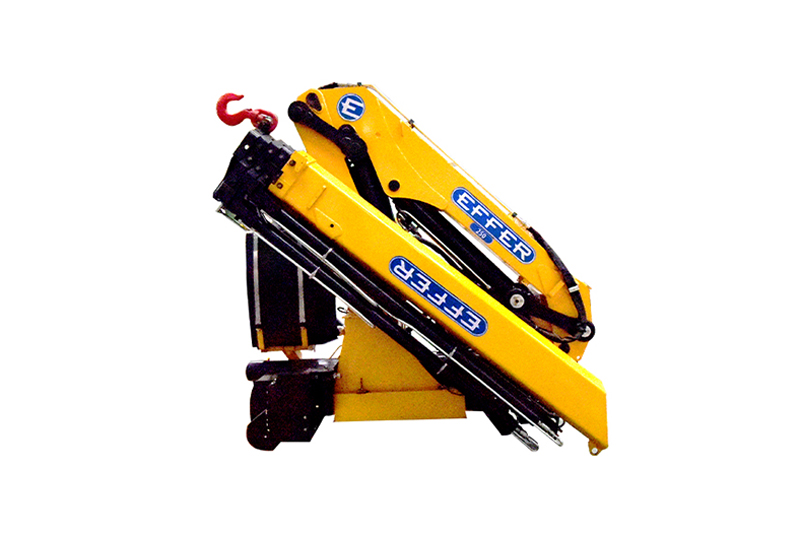

好的，我们来详细探讨一下骏通EFFER 350-5S这款5吨折臂吊（随车吊）的起重性能表在不同实际工况下的应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，任何操作都必须在性能表规定的安全范围内进行。 EFFER 350-5S作为一款高性能折臂吊，其优势在于占用空间小、动作灵活、可带载伸缩，但这也意味着其性能受工作幅度、臂长和支腿伸展情况的影响极大。
理解EFFER 350-5S起重性能表的关键要素
在分析案例前，我们先快速回顾性能表的核心参数：
- 工作幅度（半径）： 吊钩中心到吊机回转中心的水平距离。这是影响起重能力的最关键因素，幅度越大，起重能力急剧下降。
- 臂长： 吊臂伸出的长度。通常性能表会给出不同臂长组合下的起重能力。
- 支腿状况： 是否全伸（提供最大稳定性）还是半伸或不伸。EFFER 350-5S的性能表通常是基于支腿全伸的工况。
- 额定起重量： 在特定幅度和臂长下，吊机允许安全起吊的最大重量。
应用案例场景分析
以下是几个典型的工况，我们将模拟如何查阅和应用性能表来制定安全的吊装方案。
案例一：市区狭窄场地装卸建筑材料（如预制板）
工况特点：
- 货物： 单块预制板，重量约 1.5吨。
- 场地： 市区老旧街道，一侧是围墙，空间狭窄。卡车只能单侧支腿全伸，另一侧支腿受限，工作幅度可能较大。
- 目标： 将预制板从卡车上吊运至院内（距离卡车约 5米）。
性能表应用与决策过程：
- 确定关键参数： 工作幅度 ≈ 5米。由于空间狭窄，可能需要伸出部分吊臂，假设臂长用到 6米。
- 查阅性能表： 找到对应“支腿全伸”工况下，工作幅度5米，臂长6米 的栏目。
- 模拟数据： 在5米幅度、6米臂长下，EFFER 350-5S的额定起重量可能约为 3.2吨。
- 安全验证与决策：
- 货物重量（1.5吨）远小于额定起重量（3.2吨），理论上是安全的。
- 但必须考虑风险：
- 支腿状况： 实际是单侧作业，稳定性低于性能表假设的“全方支腿”工况。因此，需要打一个安全折扣，通常只能按额定载荷的50%-70%使用，即实际安全起重量约为1.6吨至2.24吨。
- 动态载荷： 起升、回转时会产生惯性力。
- 最终决策： 1.5吨的货物在打折后的安全范围内（1.6-2.24吨），但操作必须极其平稳缓慢，严禁急停急转。最佳实践是： 如果条件允许，尽量移动车辆，为另一侧支腿腾出空间，实现真正的支腿全伸，确保安全余量充足。
案例二：物流仓库内堆码重型设备（如机床）
工况特点：
- 货物： 一台精密机床，重量 4吨，体积大。
- 场地： 标准物流仓库内部，空间较高，但需要将设备堆码到第二层货架（高度约4米）。
- 目标： 将机床吊起并精准放置到4米高的货架上。
性能表应用与决策过程：
- 确定关键参数： 为了达到4米高度并避开设备本身的高度，吊臂需要伸长并有一定仰角。假设最终工作幅度为 3米，所需臂长约 7米。
- 查阅性能表： 找到 工作幅度3米，臂长7米 的栏目。
- 模拟数据： 在此工况下，额定起重量可能约为 4.5吨。
- 安全验证与决策：
- 货物重量（4吨）小于额定起重量（4.5吨），安全余量为0.5吨。
- 关键考量点：
- 吊索具重量：
