好的，我们来详细解析一下骏通EFFER 250-4S随车吊的起重性能表在不同工况下的具体应用案例。

首先，需要明确几个核心概念：

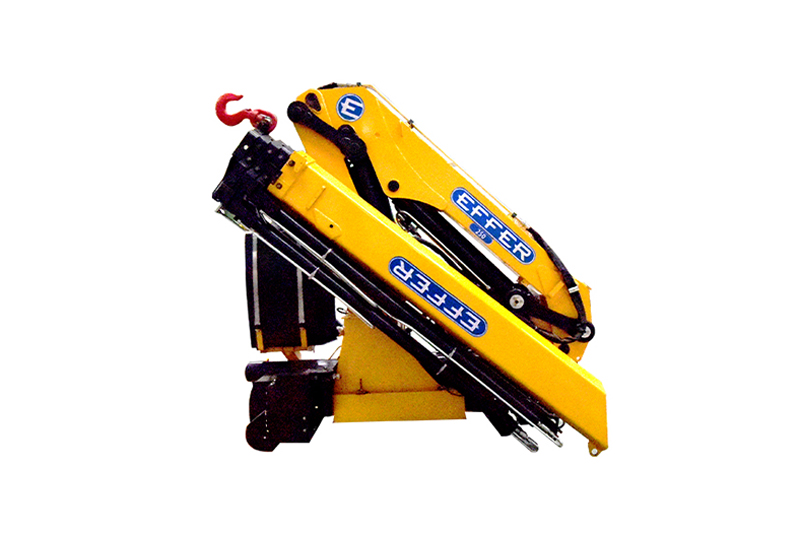

EFFER 250-4S：这是一款最大起重量为25吨的4节臂折臂式随车吊。其最大的特点是结构紧凑、占用空间小，特别适合在空间受限的场合作业。
起重性能表：这是一张规定了起重机在不同工作幅度（吊臂回转中心到吊钩中心的水平距离）和不同臂长组合下，最大允许起吊重量的表格。它是吊装作业的“生命线”，任何操作都必须严格遵循。
折臂吊与直臂吊的区别：折臂吊通过油缸直接推动臂节折叠或伸展开进行变幅，其工作幅度主要取决于臂架的折叠角度，而非像直臂吊那样有明显的臂长延伸。

工况描述：需要在一個高度为8米、空间狭窄的厂房内，将一台重约3吨的精密机床安装到预定基座上。厂房内有其他设备，可供吊车回转的空间直径约10米。

性能表应用分析：

确定关键参数：
- 货物重量：3吨。
- 所需起升高度：至少8米（货物高度+索具高度+安全距离）。
- 工作幅度：由于空间限制，吊车可能无法停在正中心，需要在一定幅度下作业，假设为5米。
查阅性能表：
- 我们需要查找在工作幅度5米时，吊臂需要举升到能超过8米高度的情况下，起重能力是多少。
- 对于折臂吊，起重性能表通常会以“幅度-起重量”和“幅度-起升高度”两种曲线或表格形式给出。我们需要交叉查询。
- 查表：假设EFFER 250-4S的性能表显示，在工作幅度5米时，其最大起重量为8吨，此时对应的最大起升高度约为10米。
决策与操作：
- 安全性评估：3吨的货物重量远小于5米幅度下的8吨额定起重量，安全余量充足。
- 优势发挥：折臂吊可以非常精确地控制吊钩的微动，非常适合这种需要精准对位的安装作业。操作手可以缓慢地折叠或打开臂节，实现毫米级的移动。
- 注意事项：即使重量安全，也需平稳操作，避免货物摆动碰撞周围设备。

工况描述：在物流中转站，需要将卡车上重量为1.5吨的集装箱托盘卸下，并码放到仓库门口的货堆上，码放高度约4米。

性能表应用分析：

确定关键参数：
- 货物重量：1.5吨。
- 工作幅度：吊车停靠在卡车旁，吊臂需要伸到卡车车厢中部和仓库货堆之间，幅度可能在4-6米之间变化。
查阅性能表：
- 在4-6米的工作幅度下，EFFER 250-4S的起重能力通常非常高（可能超过10吨），1.5吨的负载对其来说非常轻松。
决策与操作：
- 效率优先：由于负载率很低，操作手可以以较快的速度进行作业，而不必过分担心稳定性问题。折臂吊的“甩货”功能（通过同时操作变幅和伸缩动作）可以高效地将货物从一点移动到另一点。
- 性能表的意义：此时性能表的主要作用是让操作手心中有数，知道设备能力绰绰有余，可以专注于提高操作流畅度和效率。但绝不能因此忽视基本安全规程，如支腿一定要打好。

工况描述：一辆重约10吨的故障卡车需要从沟渠中被吊回路面。现场为软土路基，空间有限，且需要将车辆提升并旋转90度放到平板拖车上。

性能表应用分析：

确定关键参数：
- 货物重量：10吨（必须准确估算事故车重量，包括载货）。
- 工作幅度：由于车辆在沟里，吊臂需要伸出一定距离，假设幅度为6米。
- 地面条件：软土地面，会严重影响吊车的稳定性
