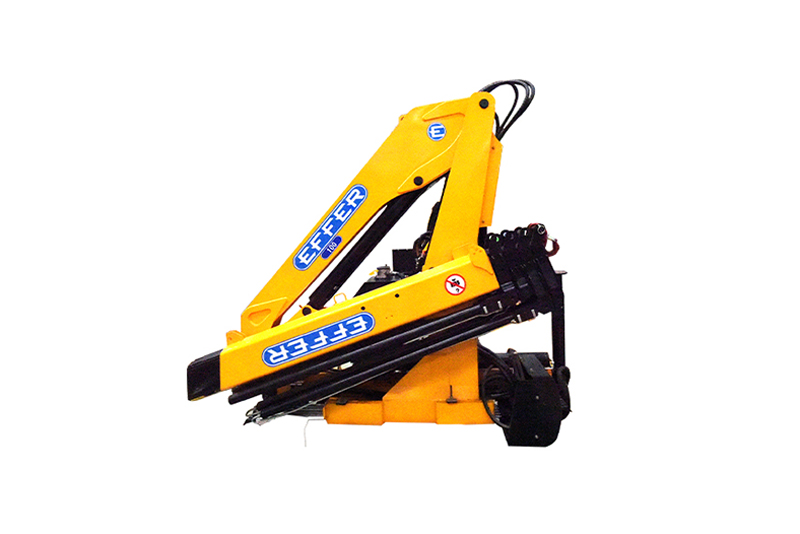

好的，我们来详细解析一下骏通EFFER 100-4S这款折臂式随车吊的起重性能表在不同工况下的具体应用案例。

首先，需要明确几个核心概念，这是理解性能表和应用案例的基础：

1. 工作半径： 吊臂头部到吊车回转中心的水平距离。这是决定起重能力的最关键因素之一。工作半径越大，起重能力越小。
2. 臂长： 吊臂伸出的长度。臂长越长，在相同工作半径下，起重能力通常越低。
3. 支腿跨度： 支腿完全伸出的宽度。支腿跨度越大，吊车的稳定性越好，起重能力越强。性能表通常基于“全支腿”工况制定。
4. 额定载荷： 性能表上对应某个臂长和工作半径下的最大安全起重量。绝对不允许超载。

骏通EFFER 100-4S 基本参数（示例，具体请以官方最新性能表为准）：

• 最大起重量：约 4 吨（在最短臂长、最小工作半径下实现）
• 最大工作半径：约 10-12 米
• 臂长：通常为 2 节或 3 节臂，通过液压伸缩和折叠实现。

---

应用案例场景分析

假设我们手头有一份简化的EFFER 100-4S性能表（单位：公斤）：

工作半径 (米)	臂长 5 米	臂长 7 米	臂长 9 米	臂长 11 米
3.0	4000	3200	1800	900
4.0	2800	2500	1600	800
5.0	1800	1800	1400	700
6.0	1200	1300	1200	600
7.0	不可及	900	1000	550
8.0	不可及	650	800	500

案例一：工地设备装卸（精确计算，安全高效）

• 场景： 在建筑工地，需要将一台重约1.5吨的水泵从卡车上卸下，并放置到距离卡车约5米远的地面。
• 应用步骤：
  1. 确定参数： 货物重量 = 1500 kg。工作半径 ≈ 5米（卡车宽度+安全距离）。由于货物需要从卡车上吊起并回转一定角度，臂长需要足够覆盖这个范围，假设需要臂长7米。
  2. 查表： 在性能表上，找到“臂长7米”这一列，向下找到“工作半径5.0米”这一行，对应的额定载荷是 1800 kg。
  3. 判断与决策：
     • 货物重量（1500 kg）< 额定载荷（1800 kg），安全。
     • 考虑到吊具（如吊带）的重量（约50kg），总重量为1550 kg，依然在安全范围内。
     • 操作方案： 司机将车辆停稳，确保支腿下方地基坚实，完全伸出支腿。然后将吊臂伸出至7米，在5米工作半径内安全地将水泵吊起、回转、放下。
• 关键点： 此案例是典型的基础应用，核心是确保“实际载荷 < 性能表额定值”。

案例二：狭窄空间吊装（考验最大工作半径）

• 场景： 在一个仓库内部，需要将一捆重约400公斤的钢材吊运到仓库最里面的角落。仓库通道狭窄，吊车无法靠近，最近的工作点距离货物目标点有9米远，且需要一定高度（臂长需11米）。
• 应用步骤：
  1. 确定参数： 货物重量 = 400 kg。工作半径 = 9米。臂长 = 11米（需要跨越障碍并达到高度）。
  2. 查表： 查找“臂长11米”列，“工作半径9.0米”行。但表中最大半径只到8米（载荷500 kg）。这意味着在9米半径下，起重能力会低于500 kg，必须参考更详细的官方性能表或通过载荷曲线图确认。
  3. 判断与决策（假设详细性能表显示9米半径时载荷为400 kg）：
     • 货物重量
