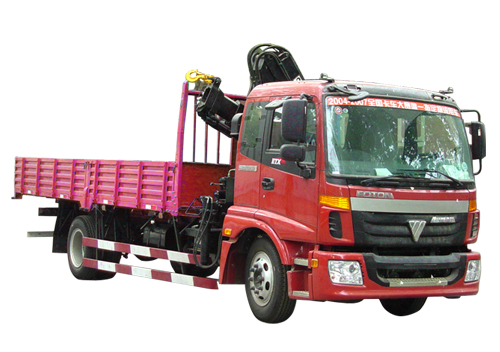

好的，我们来详细解析一下石煤机QYS-5ZⅡ型5吨随车吊的起重性能表在不同工况下的具体应用案例。

首先，需要明确几个关键概念：

• 额定起重量： 5吨是这台吊机的最大额定起重量，但这通常是在最短臂长、最小工作幅度（即吊臂几乎垂直）的理想工况下才能实现。
• 起重性能表： 是一个二维表格，横轴是工作幅度（吊臂伸出的水平距离），纵轴是臂长，交叉点的数值就是在该工况下的最大安全起重量。
• 工作幅度： 吊钩中心到吊机回转中心的水平距离。幅度越大，起重能力越小。
• 支腿： 使用全伸支腿是发挥最大起重性能的前提。不使用支腿或半伸支腿，起重能力会大幅下降，甚至禁止吊装。

---

石煤机QYS-5ZⅡ 起重性能表（模拟示例）

为了方便说明，我们使用一个模拟的性能表（实际数据请查阅官方手册）：

臂长 (米)	工作幅度 (米)	3.0	4.0	5.0	6.0	7.0	8.0	10.0	12.0
5.8		5.0t	3.2t	2.0t	1.2t	-	-	-	-
8.0		3.5t	2.8t	1.9t	1.3t	0.9t	-	-	-
10.2		2.2t	2.0t	1.6t	1.2t	0.9t	0.7t	-	-
12.4		1.4t	1.3t	1.1t	1.0t	0.8t	0.6t	0.4t	-
14.6		0.9t	0.8t	0.7t	0.6t	0.5t	0.4t	0.3t	0.2t

注意： 此表为全伸支腿工况下的模拟数据，单位：吨。

---

应用案例解析

案例一：装卸工地建材（标准工况）

• 场景： 在宽敞的建材市场，将一捆螺纹钢从卡车上吊运到旁边的空地。螺纹钢重约 3吨。
• 应用分析：
  1. 确定工况： 场地平坦，可以全伸支腿。货物在卡车一侧，估计需要将吊臂伸出约 4米 的水平距离才能勾到货物中心。
  2. 查阅性能表：
     • 首先看 4米幅度 这一列。
     • 使用基本臂（5.8米）时，能力为 3.2吨 > 3吨（安全）。
     • 如果臂长伸到8.0米，能力为 2.8吨 < 3吨（超载！危险！）
  3. 操作决策：
     • 正确操作： 使用最短的臂长（5.8米），在4米幅度内操作，确保起重能力（3.2吨）大于货物重量（3吨），安全完成吊装。
     • 错误操作： 为了图方便，不缩回吊臂，直接伸臂到8米或更长去勾取货物，会导致瞬间超载，可能造成车辆倾覆或吊臂损坏。

案例二：狭窄巷道安装空调外机

• 场景： 在老旧小区狭窄的巷道里，为三楼住户安装一个重约 0.15吨（150公斤）的空调外机。巷道宽度限制，吊车无法靠近楼体，需要将吊臂伸到约 10米 远、12米 高的位置。
• 应用分析：
  1. 确定工况： 空间受限，但重量很轻。需要长臂长、大工作幅度。计算臂长：根据勾股定理，√(10² + 12²) ≈ **15
