吊车参数应用
好的，我们来详细解析一下石煤机QYS-4ZⅡ在不同工况下起重性能表的应用案例。
首先，需要明确几个关键点：

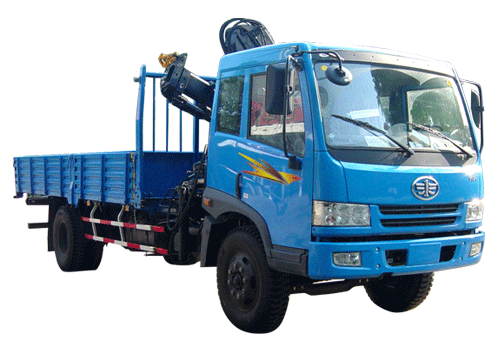

- 车型定位：QYS-4ZⅡ是一款4节U形主臂、最大额定起重量为8吨的随车起重机。其特点是结构紧凑，适用于中小吨位卡车的改装，常见于城市物流、建材搬运、设备安装等场景。
- 性能表的核心：起重性能表是生命安全表，它严格规定了在不同工作幅度（吊臂伸出的水平距离） 和吊臂仰角下，起重机所能安全吊起的最大重量。任何超载操作都是极其危险的。
- 工况影响：性能表通常基于水平、坚固的支撑地面。实际应用中，支腿未完全伸出、地面松软、有风、吊臂侧向作业等都会显著降低起重能力，必须进行折减。
应用案例解析
以下通过三个典型场景，说明如何查询和应用QYS-4ZⅡ的起重性能表。
案例一：城市建材市场吊装瓷砖/水泥板
- 场景描述：一辆装配QYS-4ZⅡ的随车吊卡车，需要将一捆瓷砖（约3吨）从车上吊运到路边商铺的门口。商铺距离卡车约5米远。
- 性能表应用步骤：
- 确定关键参数：
- 吊载重量：3吨。
- 工作幅度：货物最终要放到5米远的位置，考虑到吊钩和货物本身的尺寸，操作幅度可能会在5.5米左右。安全起见，我们按6米的工作幅度来规划。
- 查询性能表（假设数据，请以官方手册为准）：
- 查看性能表中“工作幅度”为6米这一列。
- 在吊臂全缩（臂长约5.8米）的状态下，6米幅度对应的额定起重量可能约为3.5吨。
- 在吊臂全伸（臂长约11.4米）的状态下，6米幅度对应的额定起重量会急剧下降，可能只有1.5吨左右。
- 制定安全作业方案：
- 结论：3吨的瓷砖在6米幅度下作业是可行的。
- 操作要点：必须使用最短的臂长（全缩或只伸出第一节臂） 来完成此次吊装。如果为了图方便直接将吊臂全部伸出，会导致严重超载，有倾覆风险。
- 安全检查：确保支腿完全伸出，垫好枕木，观察地面是否坚实。
- 确定关键参数：
案例二：工厂内设备安装就位
- 场景描述：需要将一台小型机床（重4.5吨）安装到车间内部的基座上。由于车间内有其他设备，卡车无法紧靠基座停车，最近停车点距离基座有8米。
- 性能表应用步骤：
- 确定关键参数：
- 吊载重量：4.5吨。
- 工作幅度：8米。这是一个相对较大的幅度，对起重机能力要求高。
- 查询性能表：
- 查看“工作幅度”为8米这一列。
- 在吊臂全缩状态下，8米幅度很可能已经超出了最小幅度下的作业范围（因为吊臂全缩时，吊钩离回转中心很近，很难达到8米幅度）。
- 需要伸出部分吊臂。假设伸出第二节臂至一定长度，此时性能表显示在8米幅度下的额定起重量为5.0吨。
- 制定安全作业方案：
- 结论：额定起重量5.0吨 > 设备重量4.5吨，理论上是安全的。
- 风险分析与折减：
- 关键点：这是典型的大幅度吊装，起重能力已接近极限。
- 安全余量：5.0 - 4.5 = 0.5吨，安全余量很小。
- 必须折减：考虑到车间地面可能不如专用场地坚固，且操作需要精准对位，存在晃动风险。安全操作规程通常要求，在实际作业中，负载不应超过此时额定起重量的80%-90%。 即安全作业重量应为 5.0吨 × 80% = 4.0吨。
- 最终决策：4.5吨的设备重量已经超过了建议的安全作业重量（4.0吨），因此此方案风险极高，不可行！
- 确定关键参数：
