吊车参数应用

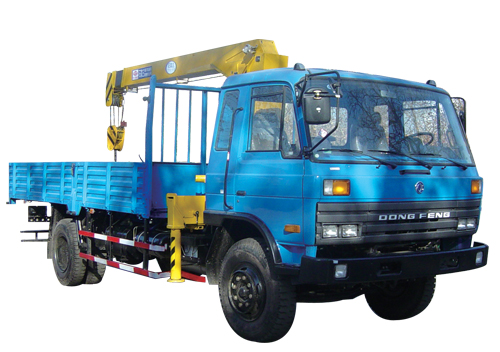

好的，我们来详细解析一下石煤机QYS-3.2Ⅱ型随车吊的起重性能表及其在不同工况下的应用案例。
首先，需要明确几个关键概念：
- 型号解读：QYS-3.2Ⅱ中，“QY”代表随车起重机，“S”可能代表直臂式（或石煤机系列），“3.2”通常指最大额定起重量为3.2吨，“Ⅱ”可能代表第二代或某种改进型号。具体性能请务必以随车吊上张贴的官方《起重性能表》为准，以下分析基于典型3.2吨级吊机的性能假设。
- 核心原则：随车吊的起重能力不是固定的，它主要受两个因素制约：
- 工作幅度（吊臂伸出的水平距离）：幅度越大，起重能力越小。
- 吊臂长度：吊臂伸得越长，起重能力越小。
- 安全基础：任何操作前都必须支好支腿，确保车辆处于水平稳固状态。
起重性能表（假设示例）
下表是一个模拟的QYS-3.2Ⅱ起重性能表（单位：吨），用于说明问题：
| 工作幅度 (米) | 吊臂长度 (米) | | :--- | :--- | :--- | :--- | :--- | | | 5.0m | 6.5m | 8.0m | 9.5m | | 3.0 | 3.2 | 2.5 | 1.8 | 1.2 | | 4.0 | 2.0 | 1.8 | 1.5 | 1.0 | | 5.0 | 1.2 | 1.2 | 1.1 | 0.8 | | 6.0 | - | 0.8 | 0.8 | 0.6 | | 7.0 | - | - | 0.5 | 0.5 | | 8.0 | - | - | - | 0.3 |
解读上表：
- 在吊臂最短（5米）、幅度最小（3米）时，起重能力最大，为3.2吨。
- 当吊臂伸到最长（9.5米）、幅度最大（8米）时，起重能力急剧下降至0.3吨。
不同工况下的应用案例
案例一：工地建材吊装（靠近作业）
- 工况描述：将一捆螺纹钢从路边吊运到离车辆约4米远的二楼平台。平台高度约6米。螺纹钢重量约1.5吨。
- 性能表应用：
- 确定参数：重量=1.5吨，水平距离（幅度）≈4米，高度≈6米。
- 选择吊臂：高度6米，加上吊钩滑轮组高度和安全余量，需要吊臂仰角较高。查表，幅度4米时：
- 5米吊臂：能力2.0吨 > 1.5吨，但5米吊臂在仰角很高时可能够不到6米高且4米远的位置。
- 6.5米吊臂：能力1.8吨 > 1.5吨，且长度足够。这是最佳选择。
- 8米吊臂：能力1.5吨 = 1.5吨，达到极限，风险高，不推荐。
- 操作要点：使用6.5米吊臂，将幅度控制在4米左右。吊装前进行试吊，确认车辆稳定无下沉。缓慢起钩、回转、变幅，平稳将钢材放置于平台。
- 核心要点：在重量允许的情况下，尽量使用较短的吊臂，以保证更高的稳定性和安全余量。
案例二：狭窄巷道家具吊装（全伸臂作业）
- 工况描述：在老旧小区狭窄巷道内，为五楼（约15米高）的住户吊装一台钢琴。钢琴重量约0.3吨。车辆只能停靠在离单元门约8米远的地方。
- 性能表应用：
- 确定参数：重量=0.3吨，水平距离（幅度）≈8米，高度≈15米。
- 选择吊臂：高度15米，必须使用全伸臂（9.5米）并加上很大的仰角才能
