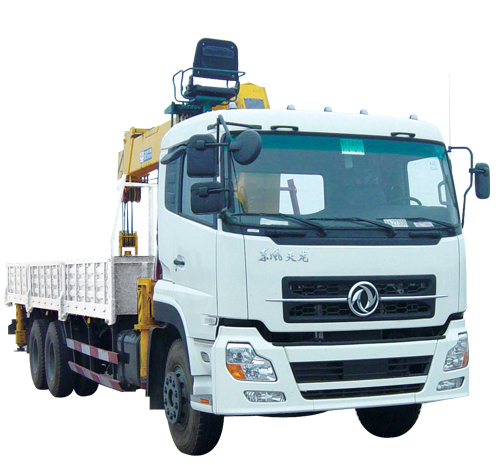

好的，我们来详细解析一下石煤机QYS-10Ⅲ型10吨随车吊在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭经验估算。 任何操作都必须以当前工况下的性能表为准。

一、 理解石煤机QYS-10Ⅲ起重性能表的关键参数

在查看性能表前，必须理解影响起重能力的三个核心变量：

1. 工作幅度（工作半径）： 吊臂尖端到吊车回转中心的水平距离。这是最关键的因素，幅度越大，起重能力急剧下降。
2. 吊臂长度： 主臂伸出的长度。在相同幅度下，臂伸得越长，起重能力越小。
3. 支腿工况： 这是QYS-10Ⅲ这类随车吊的常见配置。
   • 全支腿： 四个支腿全部伸出，提供最大的稳定性和起重能力。性能表通常以此工况为基准。
   • 半支腿（或侧方、后方作业）： 仅使用一侧或后方支腿。此时起重能力会大幅降低，有专门的性能表，严禁使用全支腿性能表数据。

二、 应用案例解析

假设我们手头有一份简化的QYS-10Ⅲ全支腿工况性能表（单位：吨，实际请以官方手册为准）：

臂长（米）	幅度（米）	3.2	4.0	5.0	6.0	7.0	8.0	10.0	12.0
6.0		10.0	8.0	6.0	4.5	3.2	2.2	-	-
9.0		7.5	6.5	5.0	3.8	2.8	2.0	1.0	-
12.0		-	5.0	4.0	3.0	2.3	1.7	0.9	0.5

---

案例一：装卸预制水泥板（精确计算，确保安全）

• 场景： 将一块重3吨的预制水泥板从卡车上吊装到工地地面，卡车距离吊车回转中心约5米。
• 应用步骤：
  1. 确认工况： 地面平整坚实，我们使用全支腿支撑。
  2. 确定关键参数：
     • 货物重量： 3吨。
     • 所需工作幅度： 至少5米（因为卡车离中心5米）。
     • 所需臂长： 由于货物和吊车高度差不多，我们尝试使用较短的臂长以获得最大能力。选择 6米臂长。
  3. 查表核对：
     • 找到 “臂长6.0米” 这一行。
     • 找到 “幅度5.0米” 这一列。
     • 交叉点的数字是 6.0吨。
  4. 安全判断： 吊车的额定起重量（6.0吨） > 货物重量（3.0吨）。结论：操作安全。
  5. 额外考虑： 如果使用9米臂长，在5米幅度下的起重能力是5.0吨，同样大于3吨，也是安全的，但6米臂长更稳定。

案例二：安装楼顶空调外机（警惕临界状态）

• 场景： 在一栋3层楼（楼高约10米）房顶安装一台重0.8吨的空调外机。吊车需要停在离楼房8米远的地方。
• 应用步骤：
  1. 确认工况： 全支腿支撑。
  2. 确定关键参数：
     • 货物重量： 0.8吨。
     • 所需工作幅度： 至少8米（吊车离楼距离）+ 部分楼体厚度，我们估算为 8.5米。为安全起见，我们按 9米 幅度来查表。
     • 所需臂长： 楼高10米，加上吊绳、吊钩高度
