吊车参数应用

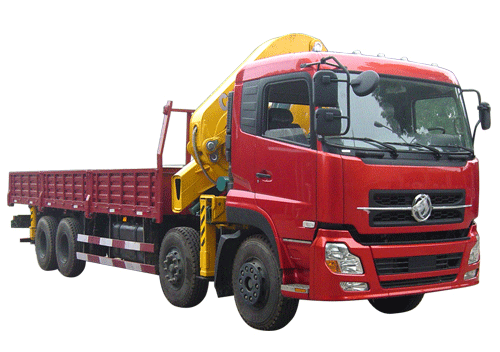

好的，我们来详细解析一下石煤机QYS-10ZⅡ型10吨随车吊的起重性能表在不同工况下的具体应用案例。
首先，需要明确几个关键概念：
- 额定起重量： 10吨是最大额定起重量，但这通常是在最短吊臂、最小工作幅度的理想工况下才能实现。
- 工作幅度： 吊钩中心到吊车回转中心的水平距离。幅度越大，起重能力急剧下降。 这是性能表的核心。
- 吊臂长度： 吊臂伸得越长，起重能力越小。
- 支腿状况： 性能表数据是基于全伸支腿、水平坚硬地面的工况。如果不全伸支腿或地面松软，实际起重能力会大打折扣，甚至可能倾覆。
石煤机QYS-10ZⅡ通常采用U形截面主臂，可能带一节副臂。其起重性能表是一个二维表格，纵轴是吊臂长度，横轴是工作幅度，交叉点就是该工况下的最大允许起重量。
应用案例场景分析
案例一：装卸重型设备（接近最大起重能力）
- 场景描述： 在仓库门口，需要将一台重约8.5吨的机械设备从卡车上吊卸到地面。地面为平整水泥地。
- 应用步骤：
- 确认工况： 货物重量8.5吨，卡车车厢离地约1.5米，卸货位置就在车旁。预计工作幅度很小，可能在3米以内。吊臂无需完全伸出。
- 查阅性能表：
- 找到吊臂长度：选择接近所需的最小长度，例如7.5米臂长。
- 找到工作幅度：选择3米幅度。
- 查表交叉点：假设性能表显示在7.5米臂、3米幅度下，额定起重量为9.2吨。
- 安全校核：
- 货物重量8.5吨 < 额定起重量9.2吨。理论上是安全的。
- 实际考虑： 必须加上吊钩、吊索具的重量（假设0.2吨），总吊重为8.7吨。8.7吨 < 9.2吨，仍有安全余量。
- 操作要点： 操作必须平稳，确保支腿完全伸出且垫牢，在起重过程中密切观察支腿和地面情况。由于接近最大起重能力，应尽量避免回转动作，如需回转，必须非常缓慢。
案例二：安装楼顶空调外机（中长吊臂，中等幅度）
- 场景描述： 在一栋6层楼（楼高约18米）的楼顶安装大型空调外机，设备重量约1.5吨。车辆可以停靠在离楼体约5米远的位置。
- 应用步骤：
- 确认工况： 货物重量1.5吨，吊装高度需超过18米，工作幅度至少为5米（车离楼的距离）+ 楼顶的幅度（假设2米），总计约7米。
- 查阅性能表：
- 选择吊臂长度：吊钩要到达18米高度，加上绳索等，需要吊臂长度约20米。QYS-10ZⅡ主臂可能不够，需要使用副臂。假设主臂+副臂全长为21米。
- 选择工作幅度：7米。
- 查表交叉点：在21米臂长、7米幅度下，性能表显示额定起重量可能仅为1.8吨左右。
- 安全校核：
- 货物重量1.5吨 < 额定起重量1.8吨。理论安全。
- 实际考虑： 这是非常典型的工况。安全余量很小（仅0.3吨）。必须考虑风荷载（楼顶风大），这会显著增加吊臂的受力，等效于减少了起重能力。操作员必须观察风速，风力过大应停止作业。
- 操作要点： 先进行试吊，将设备吊离地面少许，检查吊车稳定性。然后缓慢起钩、变幅、回转，动作分解进行，避免急停急启。视线不好时，必须配有专业的信号指挥员。
案例三：跨越障碍物吊装（大工作幅度）
- 场景描述： 需要将一捆重约0.8吨的钢管，从围墙外（车辆无法进入）吊到围墙内5米处的空地上。围墙
