吊车参数应用
好的，我们来详细探讨一下石煤机QYG系列随车起重机在不同工况下，其起重性能表的实际应用案例。
首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，绝不是一张可以随意“估算”或“凭经验”超越的表格。 它是由制造商根据起重机结构强度、稳定性（抗倾覆能力）和液压系统能力精确计算得出的。

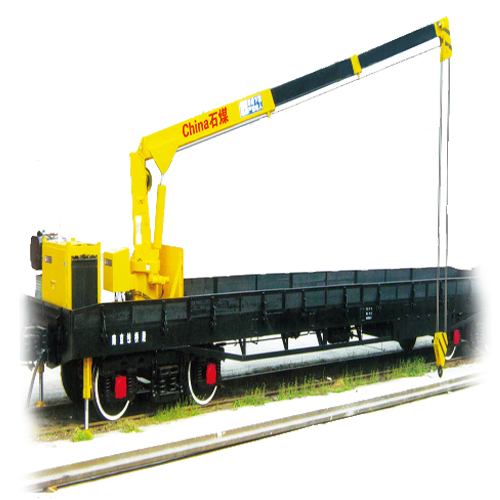

石煤机QYG系列是典型的直臂式随车起重机，其起重性能主要受三个因素影响：
- 工作幅度（吊臂回转中心到吊钩中心的水平距离）：幅度越大，起重能力急剧下降。
- 吊臂仰角/伸臂长度：在相同幅度下，臂伸得越长，起重能力越小。
- 支腿伸展情况：是否全伸支腿、是否使用垫木，对起重机的稳定性至关重要。
以下是几个典型的应用案例，说明如何查阅和应用性能表。
案例一：仓库内装卸托盘货物（标准工况）
- 工况描述：在平坦、坚实的混凝土地面仓库内，使用QYG-5吨起重机将一托盘设备从卡车上卸下，放置到5米外的指定位置。货物重量约为2.5吨。
- 应用性能表步骤：
- 确认工况：地面坚实，支腿可以全伸，属于最理想的工况。查阅性能表时，应使用 “全支腿、侧方或后方作业” 区域的数据（这是起重能力最大的工况）。
- 确定关键参数：
- 重量：2.5吨。
- 幅度：需要将货物放至5米外，考虑到卡车宽度和作业空间，预计最大工作幅度约为6-7米。
- 查阅表格：找到QYG-5吨的性能表，在“全支腿侧/后方”栏目下，查看幅度为7米时对应的额定起重量。
- 假设查表结果为：在7米幅度下，额定起重量为3.0吨。
- 安全判定：货物重量2.5吨 < 额定起重量3.0吨。作业在安全范围内。
- 额外考虑：虽然重量安全，但操作时仍需缓慢起吊，观察支腿是否下陷，确保货物平稳移动。
案例二：狭窄工地吊装预制板（临界工况）
- 工况描述：在城市狭窄巷道进行改造施工，需要吊装一块重量为3.8吨的混凝土预制板。由于空间限制，支腿无法完全伸展，只能半伸。吊装时需要将臂伸至10米长，工作幅度约8米。
- 应用性能表步骤：
- 确认工况：支腿半伸，起重能力大幅降低。必须使用性能表中 “半伸支腿” 或 “特定支腿模式” 下的数据。绝对不能用全支腿的数据！
- 确定关键参数：
- 重量：3.8吨（此为关键重量，必须精确）。
- 臂长：10米。
- 幅度：8米。
- 查阅表格：找到对应型号（例如QYG-8吨）的性能表。首先找到“半伸支腿”工况，然后在“臂长10米”一列中，查找“幅度8米”对应的额定起重量。
- 假设查表结果为：在此工况下，额定起重量为4.0吨。
- 安全判定：货物重量3.8吨 < 额定起重量4.0吨。看似安全，但已处于临界状态！
- 风险分析与决策：
- 安全余量极小：仅有0.2吨的余量。任何意外，如货物晃动、突然起吊产生的动载荷、地面轻微不平等，都可能瞬间导致超载，造成倾覆事故。
- 建议行动：作为安全负责人，应强烈建议采取更安全的方案，例如：
- 寻找更大吨位的起重机。
- 设法清理场地，实现全伸支腿（如果能全伸，8米幅度下的起重量可能达到5-6吨，安全余量充足）。
- 如果必须作业，需制定详细吊装方案，轻起轻放，有专人指挥观察，并确保吊具、索具重量也被计算在内。
案例三：高空安装空调外机（关注吊臂强度）
- 工况描述：在楼体外墙安装大型商用空调外机，重量0.8吨，
