吊车参数应用

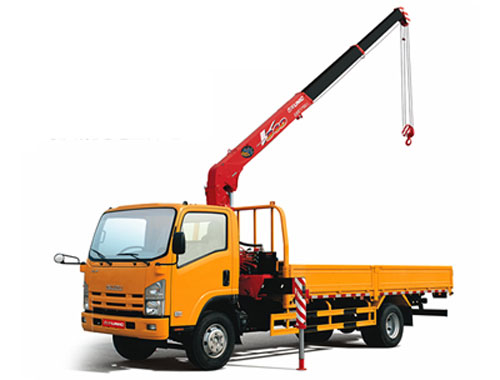

好的，我们来详细解析一下泰安古河URV343GK型（通常为35吨级）汽车起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线。 任何吊装操作都必须在性能表规定的范围内进行，绝不允许超载。
URV343GK 基本参数回顾：
- 最大额定起重量： 通常为35吨（在主臂全缩、最小工作幅度下）。
- 主臂： 三节或四节U形截面主臂，全长约10.8米至32米（或更长，具体看配置）。
- 副臂： 通常配备桁架式副臂，可延长作业高度和半径。
起重性能表的关键要素解读： 性能表是一个多维度的表格，主要看三个核心参数：
- 工作幅度： 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
- 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
- 支腿工况： 全支腿（全方位/侧方后方）还是半支腿（前方区域）。全支腿工况的起重能力远大于半支腿。
应用案例场景分析
假设我们手头有一份URV343GK的性能表（以下数据为模拟，实际操作请务必查阅随车《起重性能表》）。
案例一：工地设备卸货与安装（常规作业）
- 任务描述： 将一台重15吨的空气压缩机从卡车上吊下，并安装到20米外的混凝土基础上。基础旁有足够空间，起重机可以停靠在理想位置。
- 应用分析：
- 确定重量和位置： 货物重量15吨是已知的。
- 选择工况： 场地开阔，使用全支腿工况。
- 估算幅度： 卡车停靠在起重机侧方或后方，预计吊装时的工作幅度在5米左右。
- 查询性能表（模拟）：
- 查看 “全支腿、侧方/后方” 工况页。
- 找到 “臂长10.8米”（主臂全缩） 这一列。
- 在“5米”幅度一行，对应的额定起重量可能为 28吨。
- 安全校核：
- 货物重量（15吨） < 额定起重量（28吨）。
- 安全余量充足，此工况非常安全。操作时，甚至可以适当增加臂长以提升吊钩高度，避免设备起升时碰撞起重机臂头。
案例二：厂房内设备吊装（受限空间作业）
- 任务描述： 在已建成的厂房内，更换一台重10吨的机床。厂房净高15米，起重机需在门口作业，吊装点到起重机位置的水平距离（幅度）为12米。
- 应用分析：
- 确定关键限制： 重量10吨，最大幅度12米，起升高度需超过15米（考虑吊索具和设备高度）。
- 选择工况： 使用全支腿工况。
- 确定臂长： 起升高度要求15米以上，加上滑轮组和吊索具高度，主臂长度至少需要18米以上。我们选择 “臂长20米”。
- 查询性能表（模拟）：
- 查看 “全支腿、侧方/后方” 工况页。
- 找到 “臂长20米” 这一列。
- 在“12米”幅度一行，对应的额定起重量可能为 7.5吨。
- 安全校核与决策：
- 问题出现： 额定起重量（7.5吨） < 货物重量（10吨）。严重超载！禁止作业！
- 解决方案：
- 方案A（调整位置）： 能否让起重机更靠近设备？如果将幅度减小到9米，在20米臂长下，额定起重量可能达到12吨，大于10吨，则作业可行。
- 方案B（使用副臂）： 如果位置无法调整，可以考虑使用副臂。副臂通常安装在一定角度的主臂末端，可以增加作业半径，但会显著降低起重能力。需要查询“主臂+副臂”的联合性能表，计算在12米幅度、所需高度下的
